Colunas estruturais

Os pilares estruturais são usados para modelar a carga vertical, suportando elementos em um edifício. Embora os pilares estruturais compartilhem muitas das mesmas propriedades das colunas de arquitetura, os pilares estruturais têm propriedades adicionais definidas por sua configuração e normas da indústria. Os pilares estruturais também diferem das colunas de arquitetura no comportamento.

Os elementos estruturais, como vigas, contraventamentos e fundações isoladas se unem aos pilares estruturais; eles não se unem com colunas de arquitetura.

Revit Structure

Além disso, os pilares estruturais têm um modelo analítico que é utilizado para o intercâmbio de dados. Consulte Modelos analíticos do membro estrutural.

Normalmente, os desenhos ou modelos recebidos de um arquiteto podem conter um eixo e colunas de arquitetura. É possível criar colunas estruturais inserindo manualmente cada coluna ou usando a ferramenta Nos eixos, para adicionar uma coluna às interseções de eixo selecionados.

Os pilares estruturais podem ser criados em vistas de planta ou 3D.

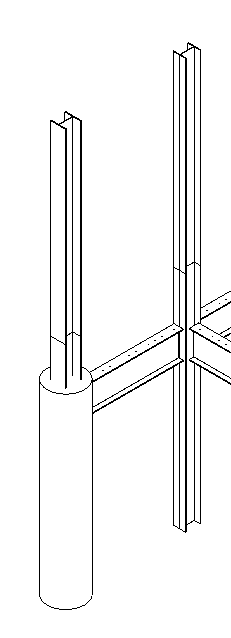

Adicionando pilares em uma vista 3D

É útil definir um eixo antes de adicionar pilares estruturais, já que eles efetuam o snap às linhas de eixo (consulte Adicionar eixos).

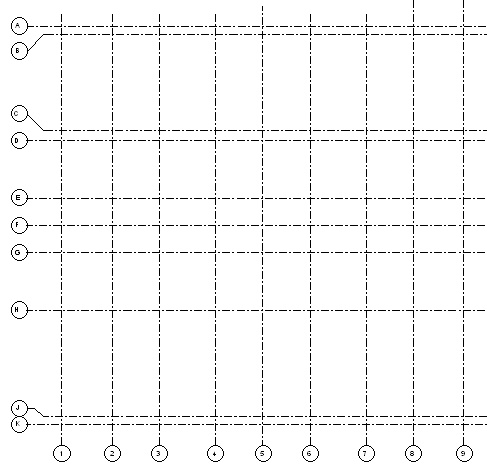

Eixo de amostra para colocar elementos estruturais

As linhas de eixo também fornecem planos verticais para contraventamentos. Clique na guia Estruturapainel DadosEixo.

Você pode colocar pilares estruturais que se vinculam a outros elementos estruturais. Para obter mais informações, consulte Anexando colunas.
