Uniões de paredes

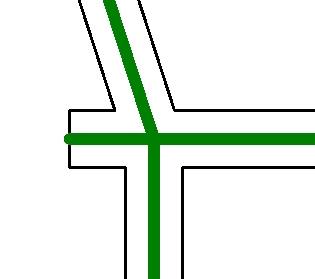

Neste exemplo, você une três paredes. Uma extremidade da parede estende uma pequena quantidade a partir da união. Ajuste o modelo de forma que todos os três modelos analíticos terminem na interseção.

1. Clique na guia Analisarpainel Ferramentas do modelo analítico Ajuste analítico.
2. Clique na guia Analisar painel Editar modelo analítico Ajuste de parede.

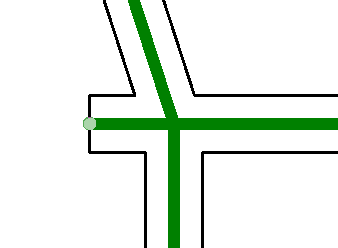

3. Selecione o membro vertical do modelo analítico da parede no final da parede (círculo preenchido na extremidade) como o modelo analítico de origem.

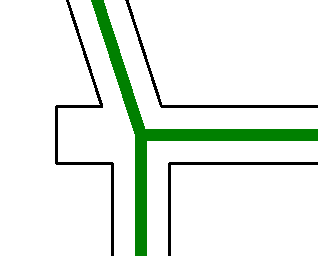

4. Selecione o modelo analítico da parede inferior como o modelo analítico de destino. O modelo analítico da parede é ajustado como mostrado.

5. Para redefinir o modelo analítico da parede, clique na guia Analisarpainel Ferramentas do modelo analítico Redefinição analítica, e selecione o modelo analítico da parede.
