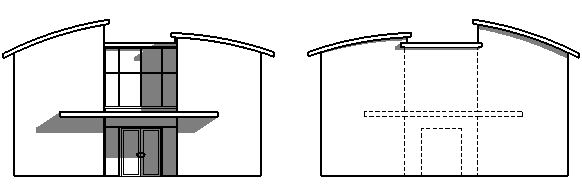

Você pode usar linhas ocultas para exibir elementos que não estão visíveis na vista. Por exemplo, suponha que você deseja tem uma entrada na elevação sul, e deseja mostrar um contorno desta entrada usando linhas ocultas na elevação norte.
Nota: A ferramenta Mostrar linhas ocultas não está disponível para o Revit MEP. Para o Autodesk Revit, a ferramenta não está disponível para as vistas cuja propriedade Disciplina está definida como, Mecânica, Elétrica ou Hidráulica.
Para exibir linhas ocultas
- Abra a vista onde um elemento está obscurecendo um elementos que deseja exibir utilizando linhas ocultas.
Por exemplo, na amostra acima, você ira abrir a vista da elevação norte.
- Na Barra de controle da vista, clique em Estilo visual: Estrutura de arame.
- Clique na guia Vista
painel Gráficos
(Mostrar linhas ocultas).
- Na área de desenho, selecione o elemento que está obscurecendo o elemento oculto.
- Selecione o elemento que deseja exibir no modo Linha oculta.
- Clique em Modificar para sair da ferramenta Linhas ocultas.
Quando você altera a vista de volta para o modo Linha oculta (na Barra de controle da vista, clique em Estilo visual: Linha oculta), o elemento obscurecido fica visível.
