- Posicione os novos planos de referência para que eles se alinhem com eixos maiores da geometria planejada.
- Nomeie cada plano de trabalho para seja possível atribuí-los ao plano de trabalho atual. O nome permite visualizar os planos de trabalho para seja possível selecioná-los para uso como o plano de trabalho atual.
- Especifique a propriedade para planos de referência que permitem cotá-los quando a família é colocada em um projeto.
Antes de criar a geometria da família, você deveria desenhar planos de referência. Você pode então efetuar o snap do croqui e geometria nos planos de referência.

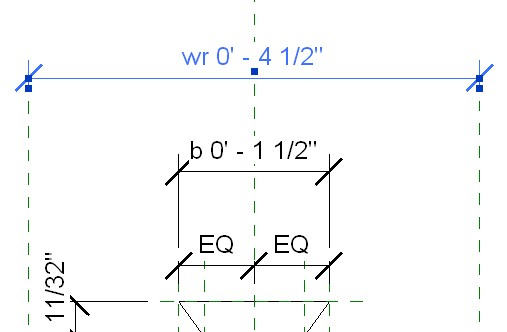

Uma família de estante de livros criada em uma estrutura de planos de referência

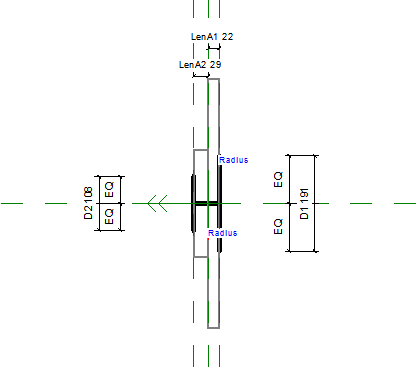

Uma família de flanges criada em uma estrutura de planos de referência

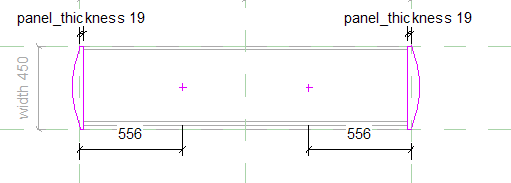

Uma família de deck de metal criada em uma estrutura de planos de referência
Para efetuar o layout de planos de referência
- Clique na guia Criar
painel Dados
(Plano de referência). - Especifique o ponto inicial e final para o plano de referência.
- Nomeie o plano de referência para que se possa identificá-lo ao abri-lo em outras vistas:
- Selecione o plano de referência e, na paleta Propriedades, em Dados de identidade, para Nome, insira um nome para o plano de referência.
- Clique em Aplicar.
