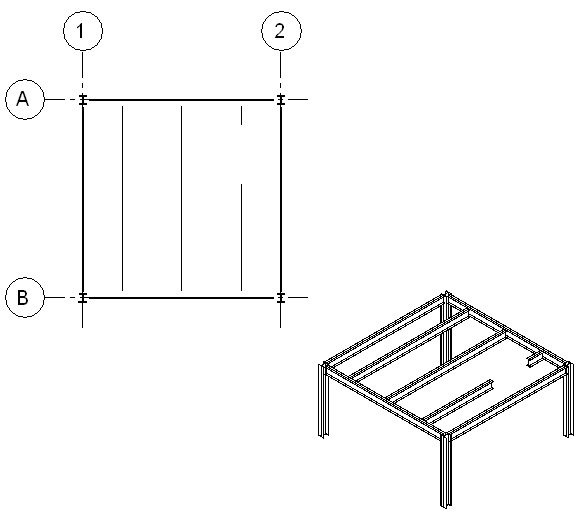

Cortando uma abertura em um sistema de vigas

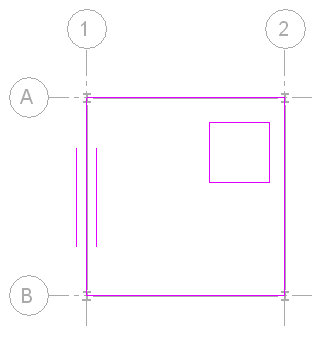

Você pode cortar uma abertura em um sistema de vigas estruturais ao desenhar um ciclo de linhas dentro do limite de sistema de vigas.

Para cortar uma abertura em um sistema de vigas

1. Selecione o sistema de vigas, e clique em Modificar | guia Sistema de viga estruturalpainel ModoEditar limite.
2. Clique em Modificar | guia Sistemas de viga estrutural > Editar limitepainel DesenharLinha. Defina o limite da abertura.
3. Usando as ferramentas adicionais de desenho disponíveis no painel Desenhar e na Barra de opções, desenhe um ciclo completo dentro do limite do sistema de vigas.

4. Clique em Modificar | guia Sistemas de viga estrutural > Editar limitepainel ModoConcluir modo de edição.
