Vistas segmentadas

É possível dividir cortes e elevações em segmentos que sejam ortogonais à direção da vista. Isto permite variar uma vista de corte ou de elevação para mostrar diferentes partes do modelo sem ter que criar um corte diferente. Por exemplo, você pode achar que paisagismo obscurece partes do modelo que gostaria de ver em uma vista de elevação. A divisão da elevação permite que você trabalhe em torno destes obstáculos.

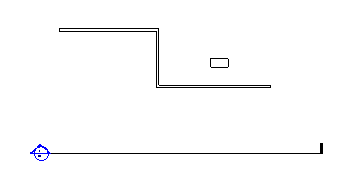

O exemplo a seguir mostra como dividir um corte, mas o mesmo método pode ser usado para uma elevação. Na figura a seguir, um corte típico é desenhado no modelo.

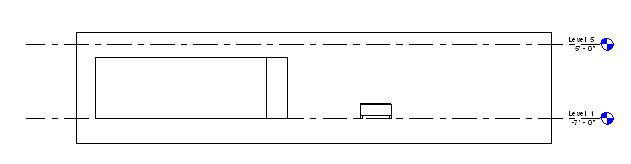

O corte produz a seguinte vista.

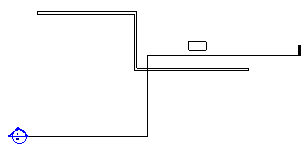

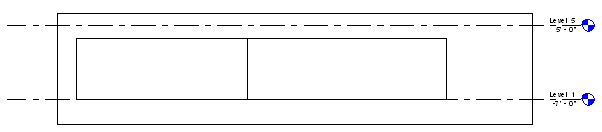

Modifique o corte como mostrado e a vista de corte resultante mudará.
