- Faça um dos seguintes:
- Desenhe um corte ou selecione um corte existente.
- Coloque um símbolo de elevação em uma vista (ou use um ícone de elevação existente), e clique na ponta a seta do símbolo de elevação para visualizar o plano de corte.
- Clique em Modificar | guia Vistas
painel Corte

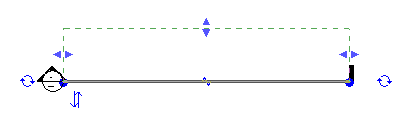

(Dividir segmento). - Coloque o cursor do mouse na linha no ponto a ser segmentado e clique.

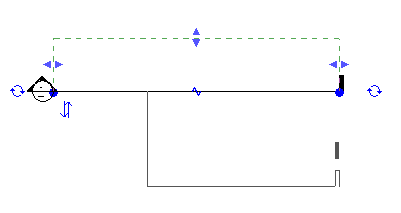

- Mova o cursor para o lado da divisão para mover, e mova o cursor em uma direção diagonal à direção da vista.
- Clique para colocar o segmento.
Nota: Para fins de ilustração, as imagens nas etapas seguintes são para um corte.

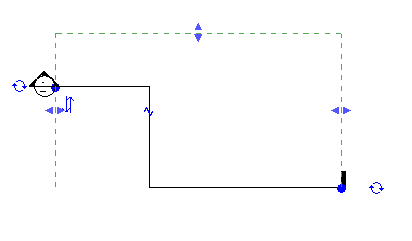

A nova linha segmentada tem diversos controles na mesma. Os controles para alterar a escala da região de recorte são exibidos como uma linha pontilhada verde. Todos os segmentos compartilham o mesmo plano de corte afastado.

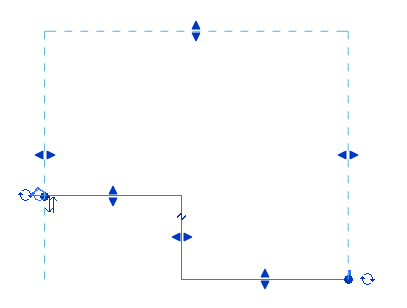

Há controles para mover os segmentos da linha.

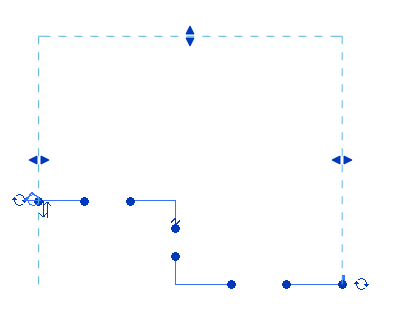

Somente para cortes segmentados: há também um controle de quebra que divide o corte em segmentos menores. O controle de quebra é exibido como um Z na linha de corte. Clique no mesmo para quebrar ainda mais o corte. Quando isso é feito, o corte tem mais controles para alterar a escala dos segmentos.
