Criando uma inclinação de telhado usando a propriedade Define a inclinação

Aplicando a propriedade Define a inclinação a linhas do limite do telhado, é possível criar diferentes tipos de linhas de telhado.

  1. No modo Croqui, selecione uma linha de limite de telhado que define a inclinação (indicada por ).
  2. Na paleta Propriedades, selecione ou desmarque Define inclinação do telhado.
  3. Para especificar a inclinação transversal do telhado, selecione uma linha de limite que define a inclinação, clique na definição numérica da inclinação na área de desenho e insira um valor para a inclinação.

    É possível especificar o formato da propriedade Inclinação na caixa de diálogo Unidades do projeto.

Exemplos

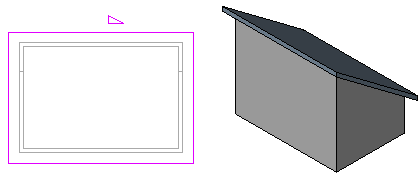

Uma linha inclinada forma um telhado plano

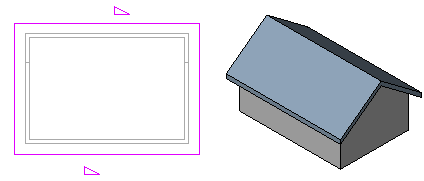

Duas linhas inclinadas opostas formam um triângulo.

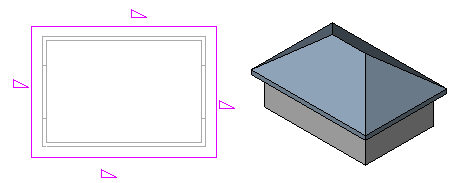

Três ou mais linhas inclinadas formam um telhado com arestas

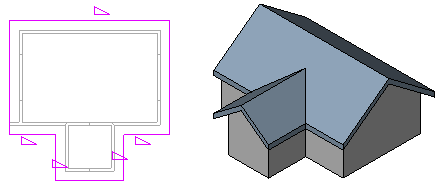

Outros perímetros de telhado e linhas inclinadas produzem resultados diferentes
