Visibilidade e persistência do modelo analítico de energia
No momento não existe nenhum método para visualizar ou salvar o modelo analítico de energia do elemento de construção (EAM) diretamente no Revit, já que ele é gerado cada vez que uma simulação de energia é executada.
Para visualizar o modelo analítico de energia, faça um dos seguintes:
- Visualizar o modelo analítico de energiaAbra usando o Autodesk Design Review.
- Exporte para o gbXML, DOE2 .inp ou EnergyPlus .idf e abra a mesma em um aplicativo de análise de terceiro adequado.
Tamanho, complexidade e qualidade do modelo do Revit
O conteúdo e as configurações do modelo do Revit variam muito e ainda que o uso do elemento de construção para a análise de energia é projetado para levar em conta muitas situações, existem algumas limitações no momento. Em função do tempo e limites de memória, quanto maior o volume, como medido por uma caixa delimitadora retangular ao redor do modelo, mais tempo leva a criação do EAM.
O limite atual do volume é de aproximadamente 20,000,000 pés cúbicos (com base no espaço analítico padrão e nos valores de resolução e superfície), o que pode levar uma hora ou mais para ser processada. Normalmente, os modelos somente devem levar entre alguns segundos e alguns minutos para ser completado. As demais condições que podem existir e que resultam em um EAM incompleto estão resumidas na tabela abaixo.
| Condição | Descrição | Minimização |
|---|---|---|
| Elementos ausentes, elementos não definidos para a delimitação de ambiente e/ou 'Folgas' > 1.5'-3' | Os espaços que compõem o EAM são determinados com base no conceito do tipo 'preenchimento de saturação' utilizando elementos de construção definidos como delimitadores de ambiente. Apesar de que pequenas folgas e sobreposições podem ser processadas, se os elementos estão faltando por completo, que não estão definidos como delimitadores de ambiente, ou se houverem folgas maiores do que aproximadamente 1.5 a 3 pés (que você pode ajustar com a Resolução de espaço analítico), o espaço irá "vazar" e estas partes da construção serão omitidas do EAM criado. Quando o EAM for visualizado em uma ferramenta de análise de terceiros, se as partes parecem estar faltando, isso é normalmente a causa. O determinado sinal de que isso aconteceu é a criação de muitas superfícies do tipo de 'Sombra' que pode logo exceder os limites da simulação atual (consulte os limites DOE2 nas questões conhecidas abaixo). (NOTA: se um espaço vaza para o espaço externo, ele será omitido do EAM, mas outra possibilidade é que alguns espaços internos podem vazar para um outro, combinando em um único espaço interno). |
Visualize o modelo do Revit e verifique por:
|
| famílias no local | Quando os elementos chave do ambiente de construção são compostos de famílias no local, esses serão omitidos do EAM criado. | As famílias no local não são suportadas no momento. |
| Colunas | Superfícies serão omitidas do EAM criado, além de algum sombreamento. | As colunas estão suportadas no momento e dependendo do tamanho podem ou não ter um impacto significativo na validade da análise de energia. |
| Pequenos espaços e superfícies | Espaços e/ou superfícies menores que aproximadamente 1.5' a 3' de largura podem ser omitidos do EAM criado ou no caso dos espaços englobados em um espaço maior adjacente. | Espaços e superfícies muito pequenos não são suportadas no momento, mas é pouco provável que tenham um impacto significativo na validade da análise de energia. Utilize as configurações de Resolução de espaço analítico e Resolução de superfície analítica ajustar as folgas e limites. |
| Aberturas em paredes curvadas | Quando aberturas do Revit estiverem presentes em paredes curvadas, aquela superfície será omitida do EAM criado. | As aberturas em paredes curvadas não são suportadas no momento. |
Observação importante
Determinados cuidados devem ser tomados ao reduzir os valores do espaço analítico de superfície e da resolução de superfície, pois o tempo de processamento necessário para criar o EAM irá aumentar muito de forma significativa. Da mesma forma, aumentar os valores desses parâmetros irá reduzir significativamente o tempo de processamento necessário para criar o EAM.
Também é importante entender que a redução destes valores não necessariamente sempre resulta em um EAM mais preciso. Por exemplo, a menor resolução de espaço analítico irá significar que as folgas menores que podem existir entre os elementos do Revit podem conduzir a omissão de alguns espaços do EAM. Portanto, devido a natureza complexa de um algoritmo, nós encorajamos experimentar com diferentes valores em diferentes modelos para compreender como isso funciona
Resolução de espaço analítico
Este é o parâmetro principal que influencia a precisão e o tempo de processamento do EAM. Este valor essencialmente define a distância de folga mínima entre elementos do Revit que serão ignorados na identificação de espaços EAM. Devido a forma de funcionamento do algoritmo, a distância máxima entre os elementos do Revit que pode ser ignorada na identificação de espaços EAM é de 2 vezes a configuração da Resolução do espaço analítico. Este conceito pode ser ilustrado do seguinte modo:
Vista de planta de duas paredes delimitantes um espaço interno com uma folga entre as mesmas de cota X
Se a Resolução do espaço analítico = 1'6" então:
- Se X < 1' 6" então a folga será ignorada e o espaço EAM será criado.
- Se X > 1' 6"' e < 3' então a folga poderá ou não ser ignorada
- Se X > 3' então a folga não será ignorada e o espaço EAM não será criado
Valor mínimo = 6"
Valor máximo = 10'
Resolução do espaço analítico
Este parâmetro essencialmente conduz a habilidade do algoritmo em encontrar superfícies analíticas individuais. Um modo simples de pensar sobre este parâmetro é que ele deve ser menor do que a menor cota de qualquer superfície que você deseja que seja incluída na EAM. Este conceito pode ser ilustrado do seguinte modo:

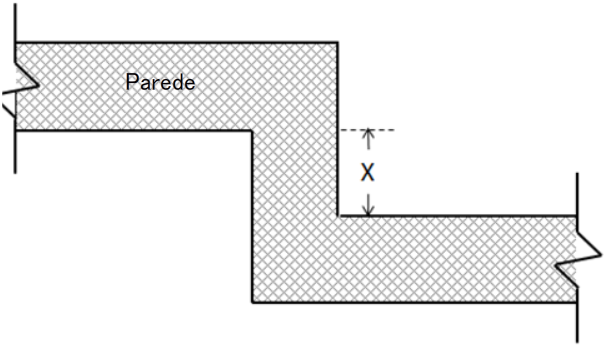

Vista de planta de uma parede com um corte de cota
Se a Resolução do espaço analítico = 1' então:
- Se X<1' então uma superfície EAM para este corte da parede não será criada.
- Se X > 1' e <2' então uma superfície EAM para este corte da parede pode ou não ser criada.
- Se X > 2' então uma superfície EAM para este corte da parede será criada.
Forma e precisão do modelo analítico de energia
Devido à natureza da criação automática de EAM de elementos de construção e os recursos atuais do algoritmo subjacente, a forma e a precisão da geometria EAM resultante pode ser muito diferente da aparência da geometria normal do tipo "casca fechada" criada manualmente usando as ferramentas e os processos tradicionais. Dependendo da configuração dos elementos do Revit, cascas fechadas podem ser criadas com frequência. No entanto, folgas entre superfícies e arestas com desvios EAM podem existir. Embora estes possam parecer não usuais e algo ineficientes em termos de simulação, eles não necessariamente têm um impacto significativo na validade da análise de energia, especialmente em um primeiro estágio do projeto.
Além disso, os valores para o volume EAM e áreas de superfície não exatamente refletem o valor de 'verdadeiro' e pode ser determinado de forma diferente com diferentes suposições. Geralmente, as áreas e volumes estão aproximadamente a - 10%, mas a diferença, por vezes pode ser maior. Enquanto isso pode ter um impacto mais significativo na precisão da análise de energia, o EAM ainda deve ser válido na maioria dos casos.
A consideração aqui que deve ser levada em conta é um equilíbrio do tempo necessário para calcular o EAM e a precisão necessária. O objetivo é que comparado com EAMs criados manualmente, há uma economia bastante significativa de tempo sem comprometer muito a captura das principais características geométricas da construção que influenciam a utilização de energia. Observe que, ao alterar os parâmetros da resolução de espaço e superfície analítica que podem ser utilizados para melhorar a forma ou precisão do modelo analítico de energia ou para reduzir o tempo de processamento para criar o modelo analítico de energia.
Outras questões conhecidas
- Opções de projeto do Revit: estas não são suportados e somente o modelo principal pode ser usado para a análise de energia usando o modo de elemento de construção. Quaisquer elementos em uma opção de projeto que forma o ambiente geral de construção pode fazer com que os espaços vazem e sejam omitidos da análise.
- Elementos de ambiente/espaço do Revit: o EAM criado a partir de elementos de construção funciona de forma independente da geometria do elemento de ambiente ou espaço, se estiverem presentes quaisquer dados como nome do ambiente ou ocupação de espaço, iluminação, equipamento, etc. serão utilizados na análise de energia. No entanto, o EAM somente pode utilizar os dados de um ambiente do Revit ou objeto de espaço por espaço EAM.
- Linhas de separação de ambiente/espaço do Revit: quando presentes, estas serão utilizadas para criar espaços EAM separados. No entanto, não há superfícies no momento criadas entre os espaços adjacentes onde existem linhas de separação. Isto significa que nenhuma transferência de calor é simulada entre os dois espaços. Presumindo que os espaços são definidos para os mesmos pontos definidos de condição e de temperatura, isso irá ter um impacto mínimo na validade da análise de energia.
- Limites DOE2: o mecanismo subjacente DOE2.2 de simulação de energia do Green Building Studio tem determinados limites de espaços e superfícies EAM que ele pode processar e modelos do Revit muito grandes e complexos podem exceder estes limites.
