As ferramentas de croqui estão disponíveis para a inserção manual de uma forma de vergalhão dentro de um hospedeiro válido. Croquis de vergalhão mapearão a um formato existente quando compartilham os seguintes atributos:
- Número de segmentos de linha
- A forma dos segmentos de linha unidos
- O número de ganchos
- A direção do gancho
- As cotas das flexões dos ganchos
- Tipo de forma: padrão ou estribo
Se o esboço não coincidir com uma forma existente, uma nova forma será criada no navegador de Formato do vergalhão e no menu suspenso do tipo de Forma de vergalhão na Barra de opções.
Insira o vergalhão com ferramentas de croqui
- Visualize um hospedeiro de concreto válido em uma vista de corte.
- Clique na guia Estrutura
painel Armadura
Vergalhão. - Clique na guia Modificar| Inserir vergalhãoOrientação da inserção (ou Perspectiva da inserção) painel
Croqui do vergalhão. - Quando solicitado, selecione o elemento que hospedará o vergalhão.
- Utilize as ferramentas de croqui para desenhar o formato do vergalhão.

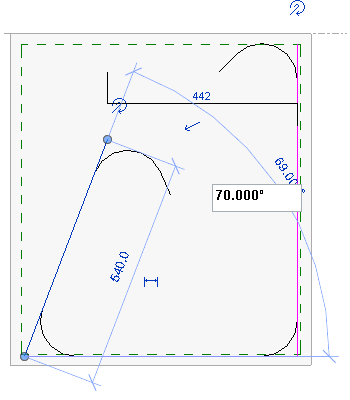

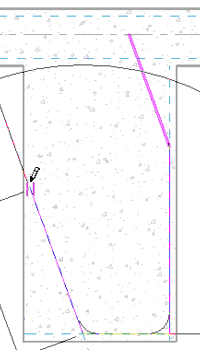

Efetuando o croqui de um formato do vergalhão
Opcional. Clique em Modificar | guia Criar croqui do vergalhão
painel Armadura
Multiplano para criar um vergalhão multiplano. - Adicionar ganchos para as extremidades do formato do vergalhão.

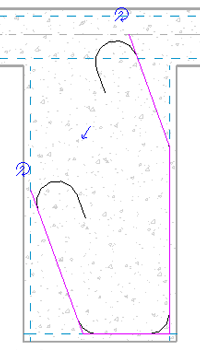

Adicionando ganchos do vergalhão para a forma de esboço
- Posicione e oriente os ganchos do vergalhão com os controles gráficos do gancho do vergalhão. Dica: Ao manipular segmentos no modo croqui, é possível definir manualmente os comprimentos e as cotas angulares ao clicar nas cotas temporárias e inserir um novo valor. Estes valores temporários podem se tornar permanentes.
- Clique em Modificar | guia Criar croqui do vergalhãopainel Modo
Concluir modo de edição para aceitar o esboço e colocar o novo formato. A novo formato do vergalhão ajusta sua forma ao efetuar o snap para a referência de cobertura. Nota: As cotas são desconsideradas quando o vergalhão é convertido para uma forma.
