Adicionando um bloco de notas em uma folha

Um bloco de notas (também chamado de tabela de anotações) é uma lista de notas de construção para um desenho. É possível criar um bloco de notas e colocá-lo em uma folha para documentar o modelo de construção.

Também é possível documentar um modelo de construção usando legendas de nota-chave. Consulte Adicionando uma legenda em uma folha.

Para adicionar um bloco de notas em uma folha

  1. No projeto, crie a vista do projeto a ser anotada.

    Consulte Documentar e apresentar o projeto.

  2. Adicione notas na vista e crie o bloco de notas.

    Consulte Criando uma tabela de anotação (bloco de nota).

  3. Adicione uma folha.

    Consulte Adicionando uma folha.

  4. Coloque o bloco de notas na folha, como segue:
    1. No Navegador de projeto, expanda Tabelas/Quantidades.
    2. Selecione o nome do bloco de notas, arraste-o para a folha e clique para colocá-lo.

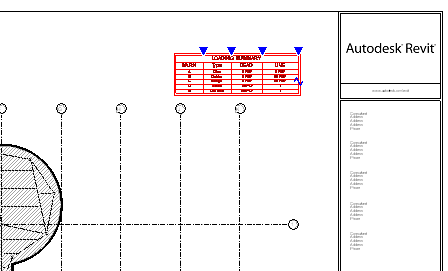

Exemplo

Revit Structure

Exemplo
