Repetição de componente

Coloque componentes em nós e repita as instâncias ao longo dos nós.

Usando os nós como âncoras de seus componentes adaptativos ao longo de caminhos e superfícies divididos, permite uma maior flexibilidade no comportamento paramétrico do seu projeto. Uma vez colocados, é possível então repetir os componentes adaptativos em matrizes simples ou complexas que alternam ao longo do caminho ou superfície dividida.

Os componentes repetidos requerem que um componente adaptativo seja colocado em nós. Se os nós não estão visíveis em sua superfície dividida ou caminho, ative-os com as ferramentas de Representação de superfície e caminho.

O fluxo de trabalho básico para a repetição de componente é composto do seguinte.

  1. Carregue seus componentes adaptativos em seu projeto. Eles serão exibidos em Modelo geral ou Painéis cortina (por padrão) no Navegador de projeto
  2. Clique na guia Criar painel Modelo Componente, e selecione um elemento no Seletor de tipo.

    Também é possível arrastar um componente adaptativo a partir do Navegador de projeto para a área de desenho.

  3. O componente é exibido sobre o cursor. Coloque o componente ao clicar em um nó. Se você estiver colocando o componente em uma superfície dividida, assegure-se de que os nós tenham sido ativados na caixa de diálogo Representação da superfície.
  4. Clique em Modificar | guia Modelos genéricos painel Modificar Repetir.

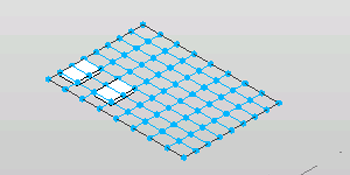

A instância é repetida em cada nó.

Variações de repetição

Dependendo de onde você coloca os componentes e de quais são selecionados no momento da repetição, há uma variedade de matrizes disponíveis para o seu projeto. Lembre-se de que somente os componentes selecionados serão repetidos.

Colocação do componente original Repetição resultante

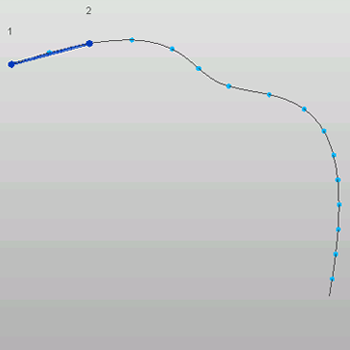

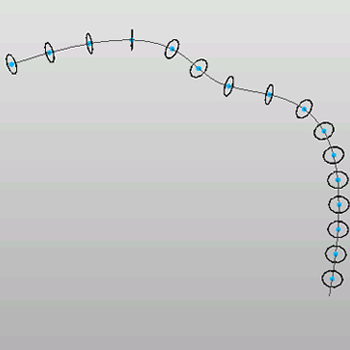

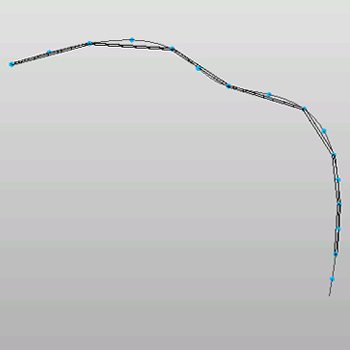

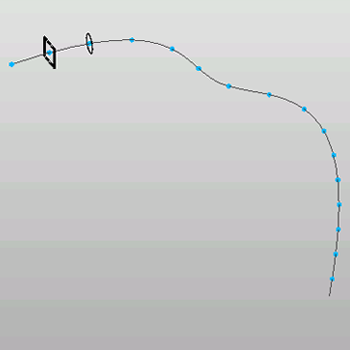

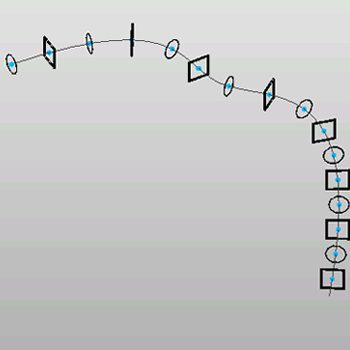

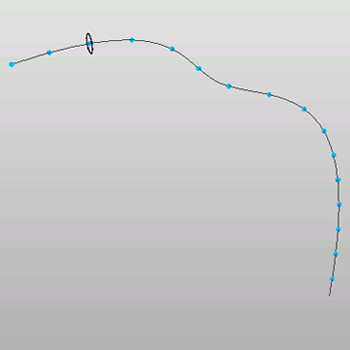

Caminhos

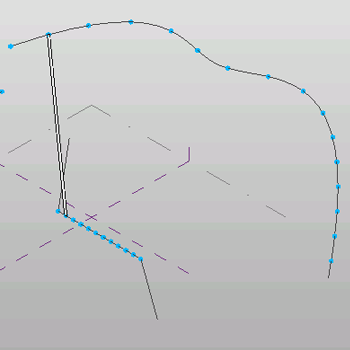

Múltiplos caminhos

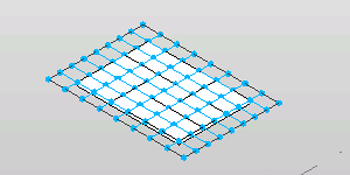

Superfícies

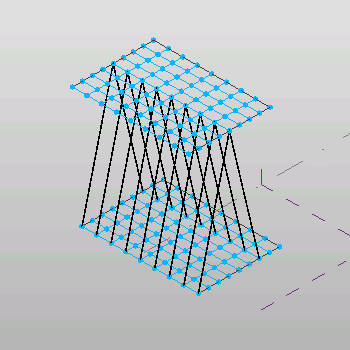

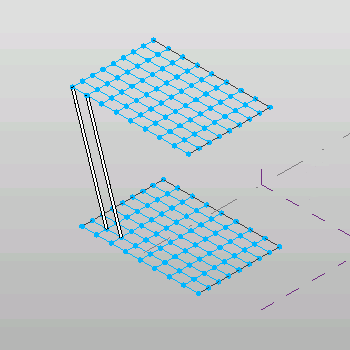

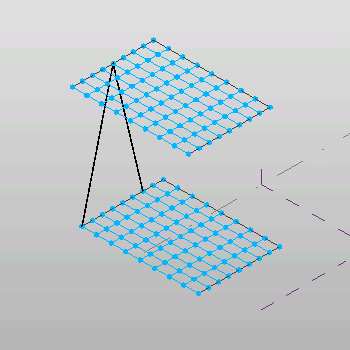

Múltiplas superfícies

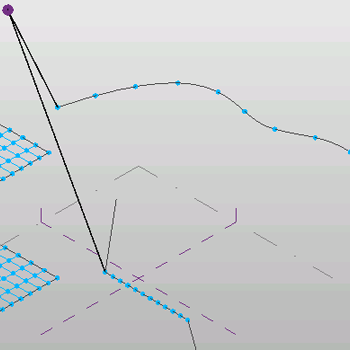

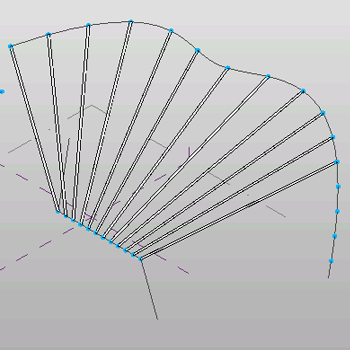

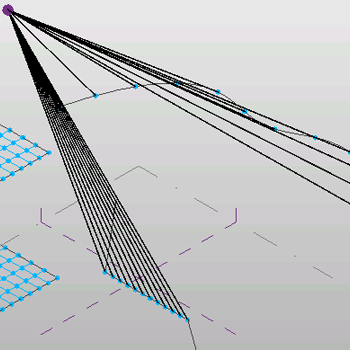

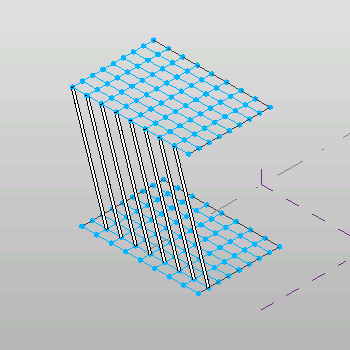

Múltiplas referências

Exemplos de diferenças em repetição

Em alguns casos, a repetição de componentes adaptativos pode se comportar de forma diferente com base no número de pontos adaptativos no componente.

Repetindo estes componentes resultados neste padrão de repetição

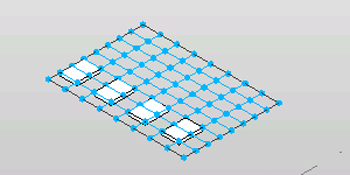

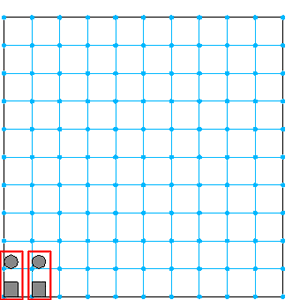

Dois componentes adaptativos de dois pontos

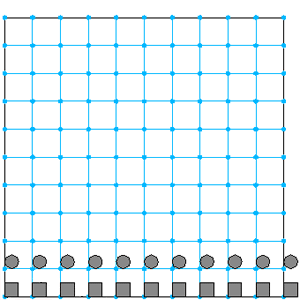

Uma linha de componentes ao longo da superfície dividida

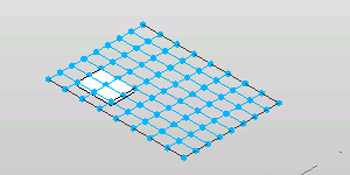

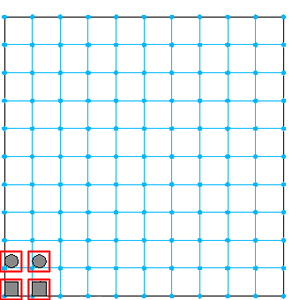

Quatro componentes adaptativos de 1 ponto

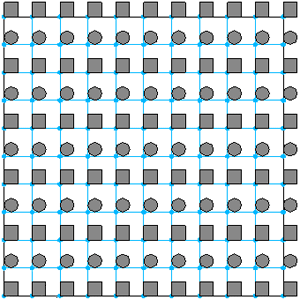

Cobertura total ao longo da superfície dividida
