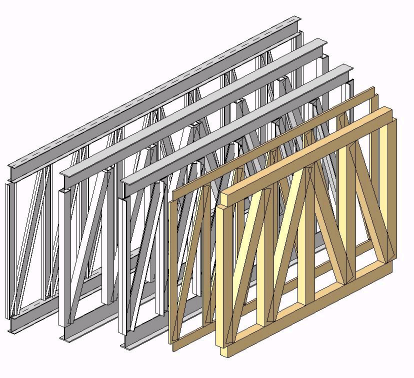

O Revit transforma o layout da treliça para caber no vão da treliça e cria elementos de esqueleto que correspondem ao layout de treliça transformado. Para obter mais informações, consulte Criando uma família de treliça.
Para adicionar uma treliça
- Abra a vista do nível do edifício onde deseja adicionar a treliça.
- Clique na guia Estrutura
painel EstruturaTreliça. - Na Paleta de propriedades, no menu suspenso Seletor de tipo, selecione o tipo de treliça.
- Clique em Modificar | guia Colocar treliçapainel Desenhar
(Linha) para especificar o ponto inicial e ponto final para a treliça, ou clique em
(Selecionar linhas) e, em seguida, selecione uma aresta ou linha à qual deseja restringir o modelo da treliça.
