Colocando um pilar estrutural inclinado em elevações ou cortes

  1. Abra uma vista de elevação ou de corte do projeto.
  2. Na faixa de opções, clique em Pilar estrutural.

      Onde está?

      Revit Structure
    • Guia Estruturapainel Estrutura Pilar estrutural
    • Guia Arquiteturapainel Construirmenu suspenso Coluna Pilar estrutural
  3. Use a caixa de diálogo Plano de trabalho para definir o topo e a base da coluna se uma referência de snap não estiver disponível. Consulte Definir o plano de trabalho.
    Nota: Selecione Snap 3D na Barra de opções se desejar que um elemento estrutural previamente inserido defina uma extremidade da coluna. Este é o método mais preciso de colocação.
  4. Clique em Modificar | guia Colocar pilar estruturalpainel ColocaçãoColuna inclinada.
  5. Na Paleta de propriedades, selecione um tipo de pilar estrutural no menu suspenso Seletor de tipo.

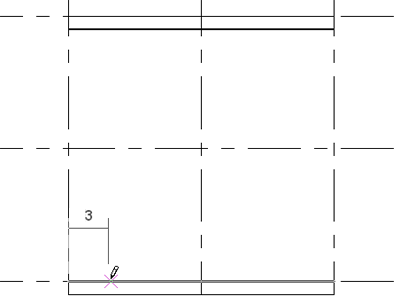

  6. Clique onde a coluna deveria iniciar, usando as cotas temporárias como referência.

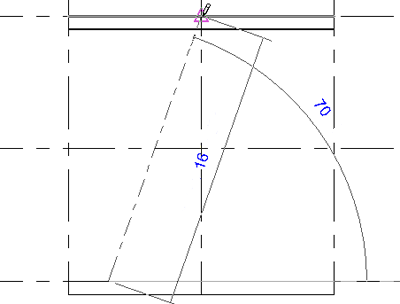

  7. Clique onde a coluna deveria terminar, usando as cotas temporárias como referência.

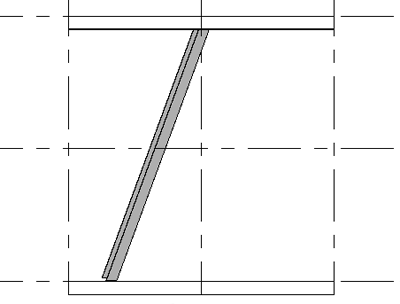

A coluna é colocada, definida pelos 2 cliques e seus níveis associados.
