Definindo e exibindo planos de trabalho

Para mostrar o plano de trabalho ativo de uma vista

• Na faixa de opções, clique em (Exibir).

  Onde está?

  • Guia Arquiteturapainel Plano de trabalho (Exibir).
  • Guia Estruturapainel Plano de trabalho (Exibir).
  • Guia Sistemaspainel Plano de trabalho (Exibir).
  • Editor de famílias: Clique na guia Criarpainel Plano de trabalho (Exibir).

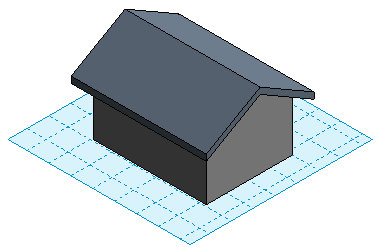

O plano de trabalho aparece em um eixo na vista.

Para definir o plano de trabalho de uma vista

1. Na faixa de opções, clique em (Definir).

   Onde está?

   • Guia Arquiteturapainel Plano de trabalho (Definir)
   • Guia Estruturapainel Plano de trabalho (Definir).
   • Guia Sistemaspainel Plano de trabalho (Definir)
   • Editor de família: guia Criarpainel Plano de trabalho (Definir).
2. Na caixa de diálogo Plano de trabalho, em Especificar um novo plano de trabalho, selecione uma das seguintes opções:
   • Nome — escolha um plano de trabalho disponível na lista e clique em OK.

     A lista inclui eixos, níveis e planos de referência nomeados.

   • Selecionar um plano—o Revit cria um plano coincidente com o plano selecionado. Selecione esta opção e clique em OK. A seguir, mova o cursor sobre a área de desenho para realçar os planos de trabalho disponíveis e clique para selecionar o plano desejado.

     É possível selecionar qualquer plano que possa ser dimensionado, incluindo faces de parede, faces em arquivos vinculados, faces de extrusão, níveis, eixos e planos de referência.

   • Selecionar uma linha e usar o plano de trabalho em que foi desenhada—o Revit cria um plano de trabalho coplanar com o plano de trabalho da linha selecionada. Selecione esta opção e clique em OK. A seguir, mova o cursor sobre a área de desenho para realçar as linhas disponíveis e clique para selecionar uma.
3. Se o plano for perpendicular à vista atual, a caixa de diálogo Ir para a vista é aberta. Selecione a vista e clique em Abrir vista.
