A ferramenta Reinicializar sistema de vigas estruturais recria um sistema de vigas usando os parâmetros do sistema de vigas original. Esta ferramenta pode ser usada para desfazer as alterações de propriedades de vigas individuais no sistema. Após o sistema de vigas ser redefinido, todas as vigas no sistema terão parâmetros uniformes e estarão nos locais padrões. Especificamente, a ferramenta tem os seguintes efeitos de redefinição:
- Vigas que foram movida são retornadas para os locais originais.
- Vigas que foram excluídas do sistemas são restauradas.
- Parâmetros que foram alterados em vigas individuais (como tipo de viga, deslocamento, ângulo) são redefinidos.
Observe que se o croqui de um sistema de vigas for modificado, as vigas de um sistema permanecerão anexadas aos suportes originais até o sistema de vigas ser redefinido.

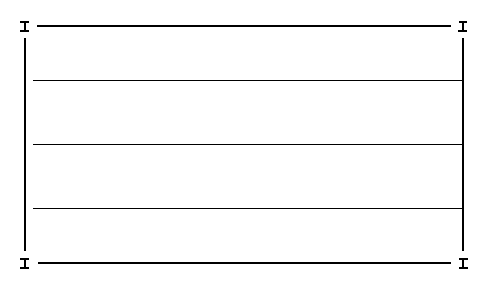

Sistema de vigas original

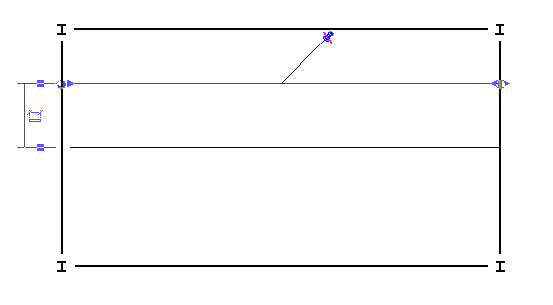

Sistema de vigas com alterações
Usando a ferramenta Reinicializar sistema de vigas estruturais
- Na área de desenho, clique no sistema de vigas que você deseja redefinir.
- Clique em Modificar | guia Sistemas de viga estrutural
painel ModoEditar limite. - Clique em Modificar | guia Sistemas de viga estrutural > Editar limitepainel AjustarRedefinir sistema.

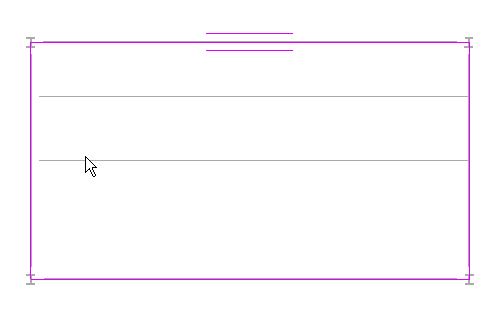

Reinicializar sistema de vigas estruturais
- Clique em Modificar | guia Sistemas de viga estrutural > Editar limitepainel ModoConcluir modo de edição.

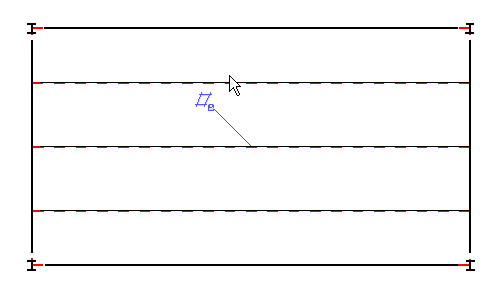

Redefinir o sistema de vigas
