Sistemas de vigas

O sistema de viga estrutural (baías) cria um elemento único de esqueleto estrutural que contém uma série de vigas individuais colocadas em paralelo. O sistema de viga fornece um método rápido para compor o esqueleto de uma área de uma estrutura que requer suporte adicional.

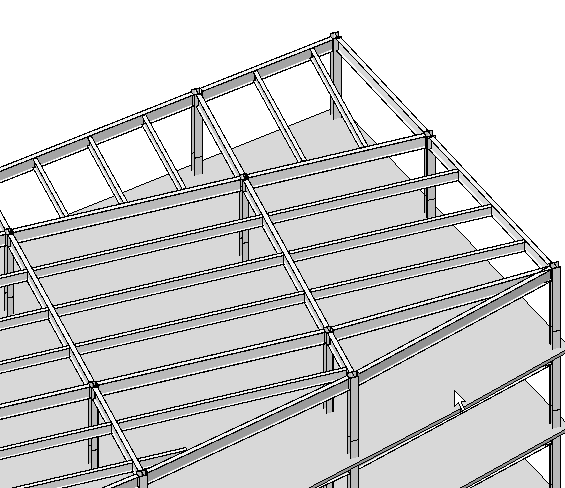

Exemplo de um sistema de viga estrutural

Os parâmetros do sistema de viga se adaptam as alterações no projeto. Se um pilar é realocado, os parâmetros do sistema de viga se adaptam automaticamente as alterações.

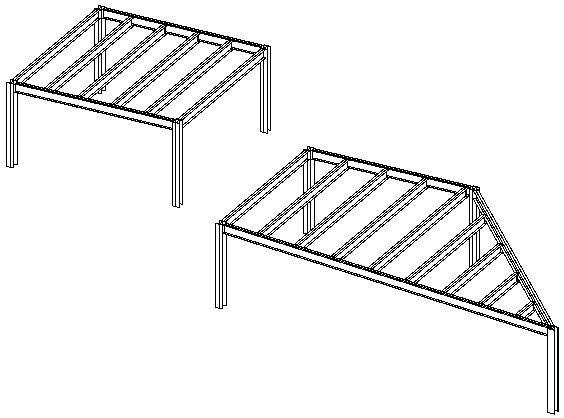

Exemplo de um sistema viga estrutural e a adaptação paramétrica após o pilar ser realocado

Há duas maneiras para criar um sistema de viga:

• O método do sistema de viga de um clique está ativo por padrão. Consulte Criando um sistema de vigas com um clique.
• Você também pode desenhar sistemas de vigas em um modelo. Consulte Criando um sistema de viga estrutural.

A Barra de opções fornece os parâmetros do sistema de viga para ambos os métodos de criação, como o tipo de viga, justificação e requisitos de layout. Para obter mais informações, consulte Regras de padrões de layout do sistema de vigas .
