- Chamadas de detalhe. Crie uma chamada de detalhe primeiro para obter uma visualização próxima de uma vista de planta ou de elevação. Todas as anotações de detalhe são adicionadas à vista de chamada de detalhe. Consulte Vistas de chamada de detalhe.
- Linhas de detalhe. Use linhas de detalhe para adicionar informações ou desenhar sobre elementos existentes. Consulte Linhas de detalhe.
- Cotas. Aplique cotas específicas ao detalhe. Consulte Colocando cotas permanentes.
- Notas de texto. Use as notas de texto para especificar métodos de construção. Consulte Notas de texto .
- Componentes de detalhe. Crie e carregue componentes detalhe personalizados para colocar no detalhe. Os componentes detalhe podem ser componentes reais de construção, como aço estrutural, batentes ou montantes metálicos. Consulte Criando uma família de componentes detalhe.
- Símbolos. Coloque um símbolo, como uma seta de direção ou um símbolo de marca de quebra para indicar as informações omitidas. Consulte Símbolos.
- Região de máscara. Crie regiões de máscara para obscurecer elementos numa vista. Consulte Regiões de máscara.
- Região preenchida. Crie regiões preenchidas de detalhes e lhes forneça um padrão de preenchimento para representar diversas superfícies, incluindo concreto e terra compactada. Desenhe regiões no plano de trabalho padrão. Não é necessário selecionar um plano de trabalho para elas. É possível aplicar um padrão de preenchimento na região. Para fazer isso, selecione a região e clique em Modificar | guia Criar região preenchida
painel Propriedades
(Propriedades de tipo). Defina um valor para a propriedade Padrão de preenchimento. Os diferentes padrões de preenchimento são definidos pela ferramenta Padrões de preenchimento. Consulte Região preenchida e Padrões de preenchimento. - Isolação. Coloque uma isolação em um detalhe de parede que exibe todo o material para a parede. Por exemplo, uma parede externa pode incluir uma camada de gesso, isolação, montantes metálicos, revestimento, espaço de ar e tijolo. Consulte Isolação.

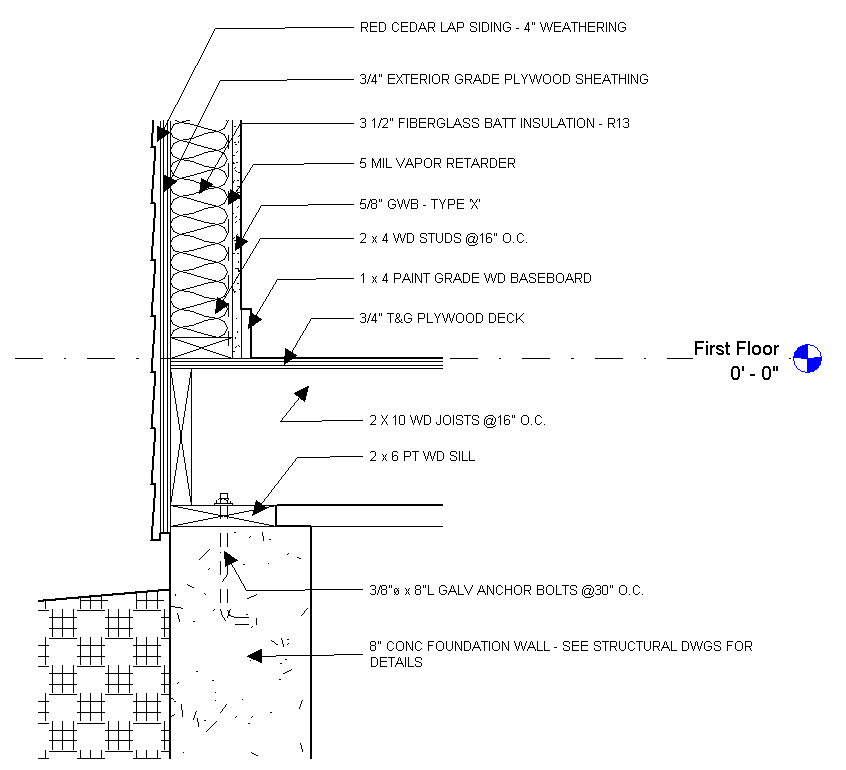

Detalhe de fundação desenhado com as ferramentas de detalhamento do Revit
