Direção da vista da planta

Os engenheiros visualizam plantas em diferentes orientações em diferentes países. O Revit oferece esta variação com o parâmetro de tipo Direção da vista para plantas estruturais.

Você pode criar múltiplas vistas da planta estrutural, e definir um parâmetro Direção de visualização diferente para cada uma, permitindo múltiplas direções da vista em um projeto. Normalmente, as vistas de fundação são visualizadas abaixo para exibir pisos estruturais, fundações de parede e sapatas. As vistas de estruturas podem ser visualizadas acima para uma vista de elementos do esqueleto estrutural não obscurecidos por pisos estruturais.

Perspectiva de direção da vista

Para definir a direção da vista

  1. No Navegador de projeto, selecione uma vista de planta estrutural.

    O parâmetro Direção da vista não está disponível para outros tipos de vistas de planta.

  2. Na paleta Propriedades, clique em (Editar tipo).
  3. Na caixa de diálogo Propriedades de tipo, para Direção da Vista, selecione para Cima ou para Baixo.
  4. Clique em OK.

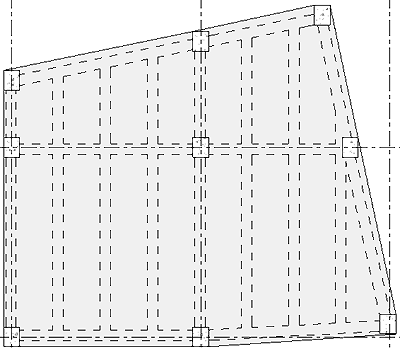

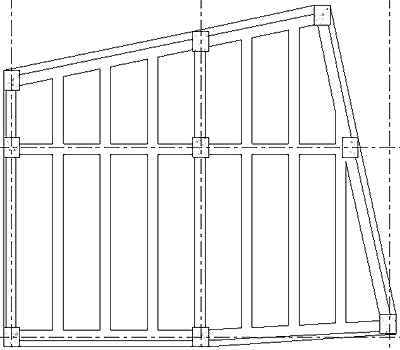

Direção da vista = Abaixo Direção da vista = Acima
Nota: Pode ser necessário ajustar o plano de corte da faixa da vista ao alternar configurações de direção da vista. Consulte Faixa de vista.
