Criando um sistema de viga 3D

Você pode criar sistemas de vigas não planos em que a elevação de uma viga é definida pelas linhas de croqui.

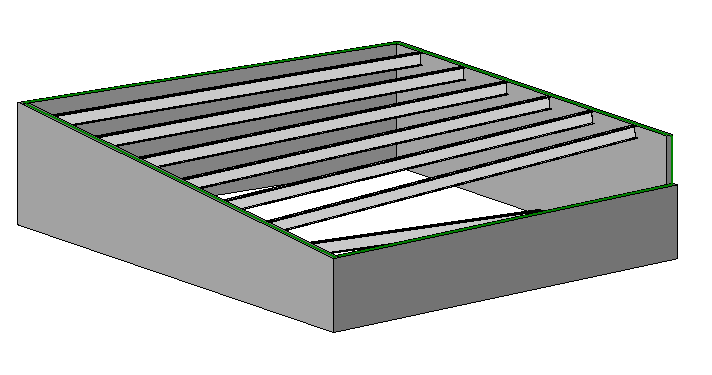

Sistema de vigas 3D

Observe que linhas de vigas desenhadas

• somente podem definir a inclinação somente quando são criadas usando a ferramenta Suporte de seleção.
• O fato de haver uma viga como suporte das linhas sempre define a inclinação.
• O fato de haver uma parede como suporte tem uma propriedade Define a inclinação que você pode editar. O valor padrão é verdadeiro.

A elevação da extremidade de uma viga em um sistema de vigas é determinada como se segue:

• Se a extremidade da viga ligar-se a uma linha de croqui que define a inclinação, a viga é conectada ao topo do suporte associado.

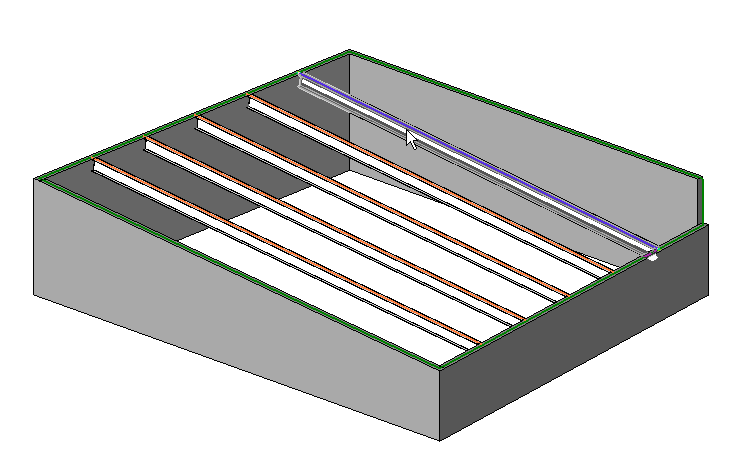

  Define a inclinação

• Se a linha de croqui não define a inclinação, então a extremidade da viga é elevada para um plano definido pelos pontos de extremidade das duas linhas de croqui mais próximas que definem a inclinação.

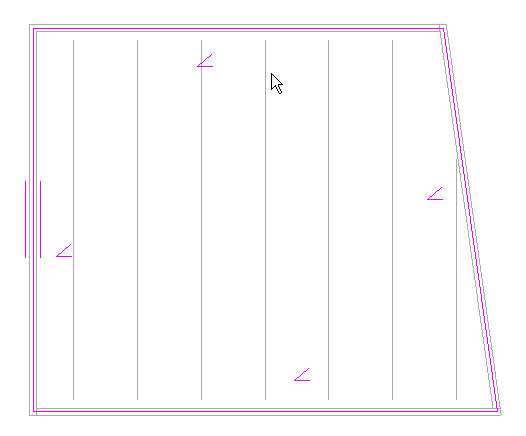

  Sistema de vigas elevado pelas linhas de croqui mais próximas

• Se não houver linhas no esboço que definem a inclinação, o sistema de vigas comporta-se como um sistema de vigas 2D.

Para adicionar um sistema de vigas 3D

1. Clique na guia Estruturapainel EstruturaSistema de vigas.
2. Na Paleta de propriedades, em Restrições, selecione 3D.
