Unindo telhados

Nota: Este é um procedimento geral para unir telhados. Você poderá ter variações com base na sua intenção de desenho.
  1. Depois de desenhar paredes e um telhado para seu projeto, desenhe outro telhado que deseja unir ao telhado original.

    Observe que você não pode adicionar um segundo telhado editando o desenho do primeiro telhado.

  2. Se desejar, defina as linhas do segundo telhado para serem as que definem a inclinação, exceto a linha do telhado que será coincidente com o primeiro telhado ou com a parede. Consulte Inclinação do telhado.
  3. Clique na guia Vistapainel Criar (Vista 3D padrão).
  4. Na Barra de controle da vista, para Estilo visual, selecione Sombreado.
  5. Se necessário, gire o desenho para facilitar a seleção da parede em beiras do telhado.
  6. Clique na guia Modificarpainel Geometria (Unir/Desunir telhado).
  7. Selecione uma borda do telhado que deseja unir e, a seguir, selecione a parede ou telhado ao qual deseja unir o telhado.

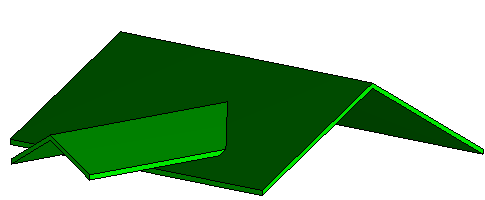

    Telhados unidos
