Criando um telhado

Adicione um telhado usando um dos seguintes métodos:

Desenhando um telhado por perímetro

  1. Exiba uma vista da planta de piso ou vista de planta de forro refletido.
  2. Clique na guia Arquiteturapainel Construçãomenu suspenso Telhado (Telhado por perímetro).
    Nota: Se você tenta adicionar um telhado no menor nível, uma caixa de diálogo solicita que você o mova para um nível mais alto. Se você decidir não mover o telhado para um outro nível, o Revit notifica mais tarde que o telhado está muito baixo.
  3. No painel Desenhar, selecione um croqui ou ferramenta de seleção.

    Para editar as propriedades do telhado antes de desenhar, use a paleta Propriedades

    Dica: Ao usar Selecionar paredes, é possível especificar uma saliência antes de desenhar o telhado. Na barra de opções, selecione Estender para a parede núcleo, se desejar que a saliência seja medida do núcleo da parede e, em seguida, especifique um valor para Saliência.
  4. Desenhe ou selecione um contorno fechado para o telhado.
  5. Especifique linhas que definem a inclinação.

    Para mudar a definição de inclinação de uma linha, selecione a linha e, na paleta Propriedades, clique em Definir inclinação do telhado. É possível, então, modificar o valor da inclinação.

    Quando uma linha de telhado é definida como sendo de definição de inclinação, este símbolo aparece adjacente a ela.

  6. Clique em (Modo de edição de acabamento ) e, a seguir, abra uma vista 3D.

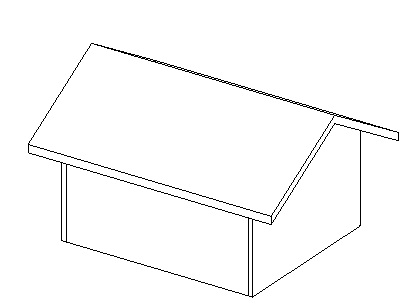

    Telhado completado em triângulo com saliência

Desenhando um telhado por extrusão

  1. Exiba uma vista de elevação, 3D ou de corte.
  2. Clique na guia Arquiteturapainel Construçãomenu suspenso Telhado (Telhado por extrusão).
  3. Especifique o plano de trabalho.
  4. Na caixa de diálogo Nível de referência e deslocamento do telhado, selecione um valor para Nível. O nível mais alto no projeto é selecionado por padrão.
  5. Para subir ou descer o telhado a partir do nível de referência, especifique um valor para Deslocamento.

    O Revit coloca um plano de referência no deslocamento especificado. Usando o plano de referência, é possível controlar a posição do telhado com extrusão em relação a um nível.

  6. Desenhe o perfil do telhado como um contorno aberto.

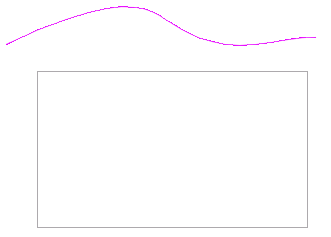

    Perfil do telhado desenhado usando a ferramenta de spline

  7. Clique em (Modo de edição de acabamento ) e, a seguir, abra uma vista 3D.

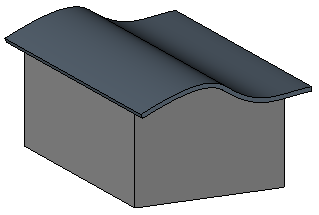

    Telhado com extrusão completado

    Anexe paredes ao telhado, se desejar.

    Depois de criar um telhado por extrusão, poderá rehospedar o telhado ou editar o plano de trabalho do telhado.

Croqui de vidraça inclinada

  1. Clique na guia Arquiteturapainel Construçãomenu suspenso Telhado (Telhado por perímetro) ou (Telhado por extrusão).
    Nota: Se você tenta criar um telhado no menor nível, uma caixa de diálogo lhe instrui a movê-lo para outro nível, assegurando que o telhado está mais alto que as paredes que se unem a ele. Se você decidir não mover o telhado para um outro nível, o Revit notifica mais tarde que o telhado está muito baixo.
  2. Desenhe o telhado.
  3. Se o telhado tiver como base o perímetro, especifique as linhas de limite de telhado como as que definem a inclinação ou use a seta de inclinação do telhado para definir a inclinação.
  4. Clique em (Concluir modo de edição).
  5. Selecione o telhado e, no Seletor de tipo, selecione Vidraça inclinada.

    É possível colocar eixos cortina nos painéis cortina da vidraça inclinada. Pressione Tab para alternar entre eixos horizontais e verticais.

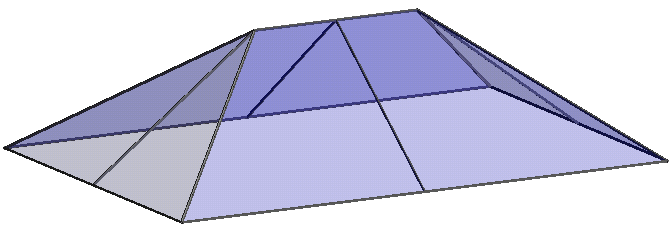

    Vidraças inclinadas com montantes e linhas de eixo

Adicionar um telhado a outro telhado

  1. Para cortar um telhado e desenhar outro telhado sobre ele, selecione o telhado na área de desenho.
  2. Na paleta Propriedades, especifique um nível de recorte e, a seguir, especifique a altura para o Deslocamento do recorte.

    Esta propriedade especifica a distância acima ou baixo do nível no qual o telhado é cortado.

  3. Desenhe o novo telhado sobre o telhado existente.

Criar um telhado cônico

    Se um telhado inclui uma linha de arco ou círculo que define a elevação, ele cria um telhado cônico. Se desejado, é possível dividir o arco ou o círculo em segmentos, como segue.

  1. Na área de desenho, selecione a linha em arco.
  2. Na paleta Propriedades, especifique um valor para Número de segmentos completos.

    Se você especifica zero segmentos (o padrão), um telhado cônico é criado.
