Se o modelo incluir geometria de intersecção (como uma extrusão que passa pela superfície de uma parede), o Revit não criará novas arestas ao longo das linhas da intersecção. Como resultado, o Revit poderá remover incorretamente linhas ocultas durante a exportação. Se exportar uma vista do desenho com linhas ocultas ativadas, será possível visualizar resultados inesperados ao abrir a vista em outro aplicativo de CAD. Consulte Estilo visual de linha oculta.
Para visualizar todas as linhas visíveis, crie uma abertura em uma superfície antes de passar outra superfície pela mesma ou una a geometria para criar uma aresta.

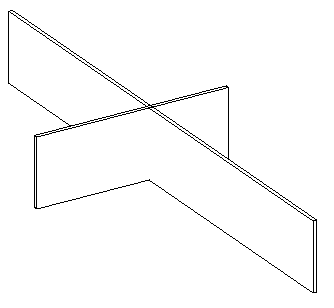

Parede e extrusão interseccionadas em modo de linha oculta (sem arestas na intersecção das superfícies)
