Ao atribuir camadas em paredes, considere as seguintes diretrizes:
- Linhas da parede de amostra no painel de visualização precisam permanecer em uma ordem seqüencial da esquerda para a direita. Para testar a parede de amostra, selecione os números de linha na seqüência e observe a seleção no painel de visualização. Se as camadas não forem realçadas em uma ordem da esquerda para a direita, o Revit não pode produzir esta parede.
- Uma linha não pode ser atribuída a mais de uma camada.
- Você não pode ter a mesma linha atribuída à regiões em ambos os lados do núcleo.
- Você não pode aplicar uma espessura para uma camada de membrana.
- Camadas não de membrana não podem ter uma espessura menor do que 1/8 ou 4 mm.
- Uma camada no núcleo precisa ter uma espessura maior do que 0. Não é possível especificar uma camada no núcleo para ser uma camada de membrana.
- Os limites de núcleo internos e externos e a camada da membrana não podem se elevar para cima ou para baixo.

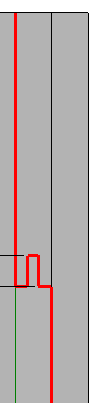

Limite inválido para limites de núcleo ou camadas de membrana

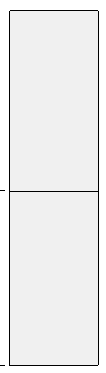

- Você pode adicionar espessura em uma camada que seja reta da parte superior da parede para a parte inferior. Você não pode adicionar espessura em uma camada complexa, como a mostrada na imagem a seguir.
- Você não pode dividir uma parede na horizontal, e a seguir mover seu limite externo de uma das regiões, independentemente da outra. Por exemplo, se você seleciona o limite externo esquerdo da região inferior, o limite externo esquerdo da região superior também é selecionado.
- As prioridades de funções de camada não podem ascender do limite do núcleo para a face de acabamento. Por exemplo, você não pode ter uma camada de acabamento no limite do núcleo, e depois uma camada de estrutura no lado externo.
