Um sistema de coordenadas global de forma tem base nas coordenadas Norte, Leste, Sul e Oeste do ViewCube. Quando uma forma é reorientada e possui uma relação diferente com o sistema de coordenadas global, ela está no sistema de coordenadas local.

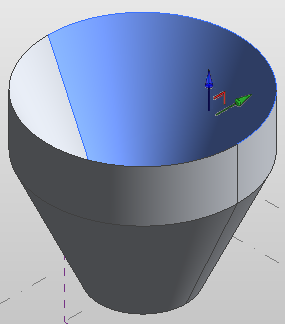

| Utilize o... | Para arrastar o objeto... |
|---|---|
| Seta azul | ao longo do eixo global Z |
| Seta vermelha | ao longo do eixo global Y |
| Seta verde | ao longo do eixo global X |
| Controle plano vermelho | no plano Y |
| Controle plano verde | no plano X |
| Seta laranja | ao longo do eixo local |
| Controle plano laranja | em um plano local |
O gráfico a seguir exibe uma varredura que foi manipulada ao arrastar as setas do controle para alterar sua forma.
| Varredura original | Primeira varredura manipulada | Segunda varredura manipulada |
|---|---|---|
 |
 |
 |
Quando as formas são definidas pelo sistema de coordenadas locais, os controles da forma 3D são exibidos na cor laranja. Somente as coordenadas que alteram o sistema de coordenadas local são exibidas na cor laranja. Por exemplo, se você rotacionar um cubo em 15 graus, as setas X e Y são exibidas em laranja, mas a seta Z permanece azul, porque ela ainda possui o mesmo valor de coordenada Z.
