Varreduras

No ambiente de projeto conceitual, uma varredura é criada a partir de um perfil 2D que é varrida ao longo de um caminho. O perfil consiste de manipulação de estilos de linha desenhado perpendicular à linha ou séries de linha que definem o caminho. É possível criar uma varredura ao selecionar o perfil e o caminho e, a seguir, clicar em Criar forma.

Caminhos de múltiplos segmentos podem ser utilizados para criar uma varredura se o perfil é formado por voltas fechadas. Se o perfil não for fechado, ele não é varrido ao longo do caminho de múltiplos segmentos. Se o caminho é um segmento de linha única, utilize um perfil aberto para criar a varredura.

Nota: Se você estiver criando uma família de componente usando um modelo diferente de uma massa ou de um modelo de componente adaptativo, consulte Criando uma extrusão por percurso.

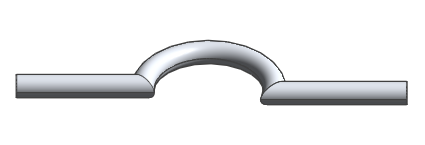

Para criar uma varredura de múltiplos segmentos

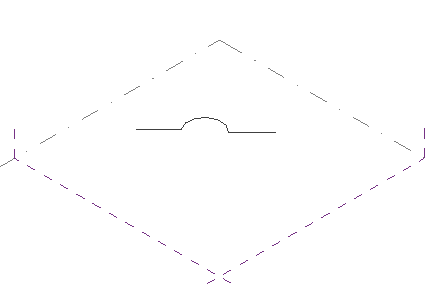

  1. Clique na guia Criarpainel DesenharLinha, e desenhe uma série de linhas conectadas pra formar um caminho.

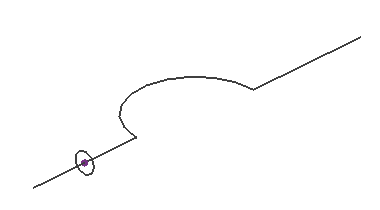

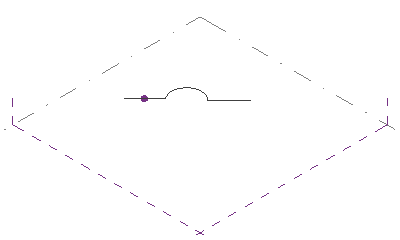

  2. Clique na guia Criarpainel Desenhar Elemento de ponto e clique ao longo do caminho para inserir um ponto de referência.

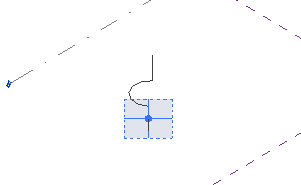

  3. Selecione o ponto de referência. O plano de trabalho é exibido.

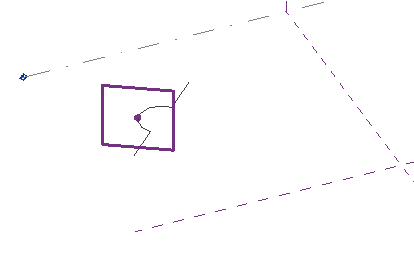

  4. Desenhe um perfil fechado no plano de referência.
  5. Selecione as linhas e perfis.
  6. Clique em Modificar | guia Linhaspainel Forma Criar forma. Consulte Acessando a ferramenta Criar forma.
