Criando uma folha de apresentação

Um conjunto de documentos de construção inclui, usualmente, uma folha de apresentação (também chamada de folha de rosto). A folha de apresentação geralmente inclui uma renderização, um desenho 3D ou outras vistas do modelo de construção. Ela também pode incluir os seguintes tipos de informações:

• Tabela de conteúdos (também chamada de lista de folhas, índice de desenho, ou índice de folhas)
• Nome e endereço do projeto
• Informações do cliente
• Planta de vizinhança
• Informações de zoneamento
• Informações de código de conformidade
• Lista dos membros da equipe de projeto
• Descrição legal da propriedade e seus limites
• Notas gerais

Como ela inclui diferentes tipos de informações que não estão em outras folhas no conjunto, a folha de apresentação geralmente é usada em um outro formato. Possivelmente, será preciso criar um bloco de margens e carimbo especificamente projetado para a folha de apresentação. Consulte Blocos de margens e carimbo.

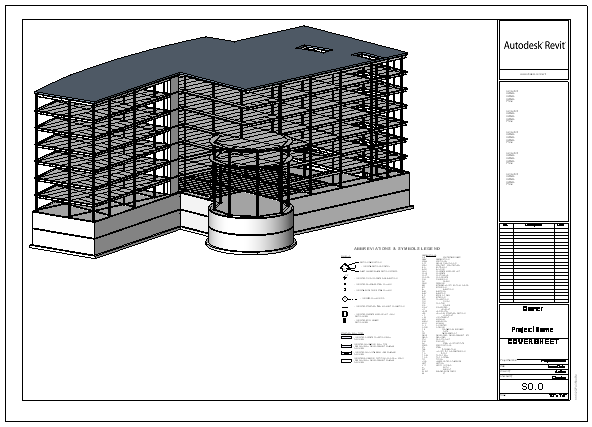

Exemplo

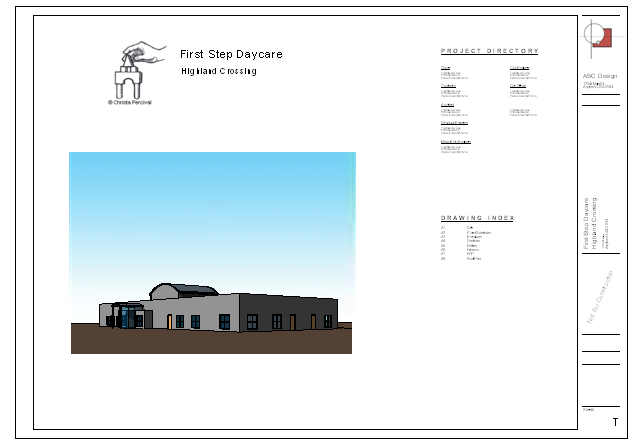

Exemplo

Para criar uma folha de apresentação

1. Adicione uma folha no projeto usando o bloco de margens e carimbo apropriado.

   Consulte Adicionando uma folha.

2. Renomeie a folha para indicar que é uma folha de apresentação.

   Consulte Renomeando uma folha.

3. Adicione a vista desejada à folha.

   Consulte Adicionando vistas em uma folha.

4. Crie uma lista de folhas, omitindo a folha do título da lista e adicionando a lista de folhas às folhas.

   Consulte Lista de folhas.

5. Adicione as informações necessárias na folha de apresentação.

   O bloco de margens e carimbo para a folha de apresentação geralmente inclui campos onde serão inseridas informações sobre o projeto. Clique nas áreas de texto para inserir o texto. Consulte Especificar as informações do bloco de margens e carimbo para folhas.
