Efetuando o croqui de um retângulo

1. Selecione uma ferramenta que permita um retângulo.

   Por exemplo, clique na guia Anotaçãopainel Detalhe (Linha de detalhe).

2. Clique em Modificar | guia Colocar linhas (ou em Modificar | guia Colocar <Elemento> ou em Modificar | guia Criar <Elemento> respectiva)painel Desenhar (Retângulo).
3. Na Barra de opções:
   1. Opcionalmente, para deslocamento, especifique um valor.
   2. Opcionalmente, selecione Raio e especifique um valor.

      A especificação de um raio cria concordâncias nos cantos do retângulo.

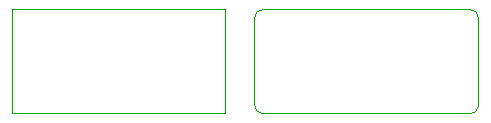

      A imagem a seguir mostra um retângulo desenhado sem o Raio selecionado, e um retângulo desenhado com o Raio selecionado.


      Nota: Se um raio for especificado, a opção Deslocamento é sobreposta.
4. Clique na área de desenho para especificar o primeiro canto de um retângulo.
5. Mova o cursor e clique para especificar o canto diagonal do retângulo.
