A caixa de diálogo Resultados e comparar inclui o gráfico Potencial de economia de energia para a análise de energia. Utilize este gráfico para focar nos recursos de um projeto de construção, construção e sistemas que possam economizar a maior parte da energia.
Os dados no gráfico são fornecidos de 37 execuções separadas da simulação de energia que são executadas simultaneamente na nuvem. Cada simulação varia uma combinação dos recursos de construção, incluindo os aspectos como o isolamento do telhado e parede, propriedades de vidraças, controles de iluminação e infiltração. Estas simulações são projetados para testar valores extremos vistos em construções novas e existentes para ajudar as equipes de projeto a obter uma compreensão de alto nível de como o desempenho de energia da construção sensível é para cada parâmetro.

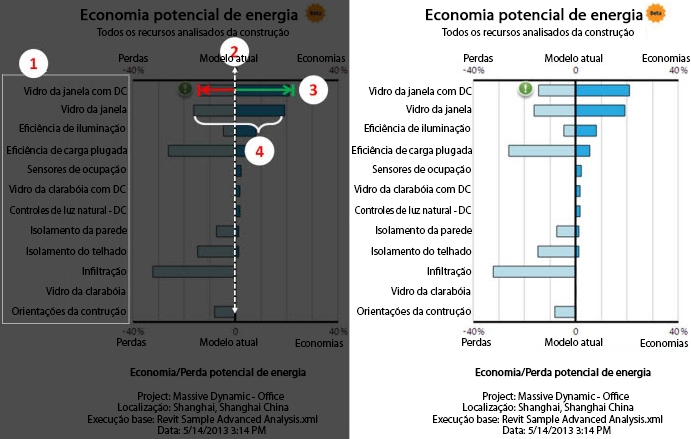

Como ler o gráfico
1: Recurso de construção analisados. Cada barra no gráfico representa um recurso de construção que está sendo analisado para determinar sua importância para o desempenho de energia da construção. Uma gama de opções de projeto são testadas para cada recurso de construção.
2: Linha base do modelo atual. A linha vertical de centro em 0 representa o desempenho da energia do modelo de construção, como enviado para a análise.
3: Potencial de economias/perdas. Os recursos com o maior potencial de economia de energia estão no topo da lista. O tamanho da barra para a direita da linha de centro é o percentual potencial de economia, com base no modelo atual. O tamanho da barra para a esquerda da linha de centro é o percentual potencial de perdas.
4: Sensibilidade. O tamanho geral da barra ilustra quão sensível a análise de energia é para este recurso de construção. Se esta barra for grande, uma alteração para este recurso pode ter grande impacto no consumo de energia. O tamanho da barra também é controlado por quanto o valor deste recurso varia com os trechos alternativos. Os trechos são escolhidos para representar extremos.
Como usar o gráfico de potencial de economia de energia
A análise de energia é mais valiosa quando utilizada o mais cedo possível com maior frequência em um projeto para tirar vantagem das oportunidades para fazer escolhas que irão reduzir o uso de energia em uma construção. As equipes de arquitetura e engenharia precisam trabalhar juntos criar o escopo e priorizar as medições de eficiência de energia. Este gráfico é feito para tornar o processo mais fácil e pode ser gerado a partir de um modelo do Revit.
O gráfico é projetado para identificar os recursos importantes de energia de relance.
- As barras de construção grandes são importantes recursos de construção que afetam o consumo de energia (mais sensível). As barras menores são menos importantes para uso de energia (menos sensível).
- Barras que se estendem mais à direita da linha base para ter maior potencial de economia de energia. Barras que se estendem mais à esquerda tem maior potencial de perda de energia.
Utilize estes dados para focar a sua equipe de projeto nos recursos de construção que têm o maior impacto no desempenho de energia.
- Foque nas oportunidades maiores para aprimorar a linha base ao investigar os recursos no topo da lista que tenham as maiores barras na direita da linha vertical. Lembre-se de que pode haver aspectos do projeto que são importantes para o uso de energia em sua construção que não são simulados e representadas no gráfico.
- Para evitar a redução de desempenho de energia, assegure-se de que efetuar a regressão nos recursos de operações de construção que tenham barras grandes na esquerda da linha vertical.
- Saber onde você pode ser flexível. Os recursos de construção onde as modificações terão pouco de efeito sobre o desempenho de energia têm pequenas barras no lado esquerdo e direito da linha vertical.
- Para uma construção existente, o gráfico resultados pode ajudar a priorizar seu tempo durante a inspeção da construção. Os recursos de construção que têm um grande impacto devem ter mais de sua atenção durante uma inspeção e subsequentes estudos de eficiência.
Exemplo: interpretar o gráfico de economia potencial de energia

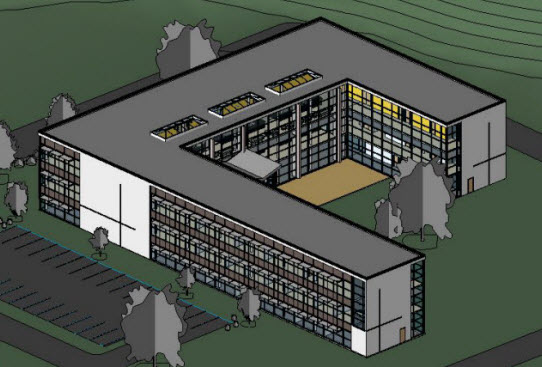

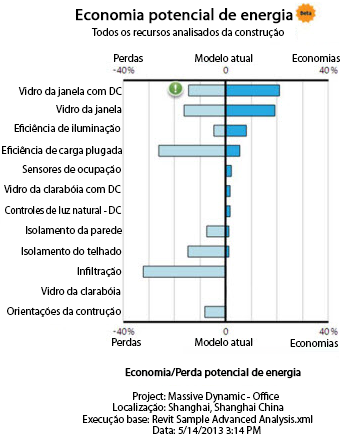

O gráfico abaixo foi gerado a partir desse modelo do Revit de um edifício comercial e simulada perto de Xangai. A parte inferior da forma em U está faceando o Sul.
- A maioria dos recursos de construção sensível para uso da energia são o vidro da janela, cargas de tomadas e infiltração. Em função das alternativas testadas, cada um destes três recursos tem o potencial de impactar a utilização de energia em cerca de 35%. Outros parâmetros que são importantes, com cerca de 10 a 15% de impacto potencial para uso de energia, são o Isolamento de telhado, a Eficiência de iluminação e o Isolamento da parede.
- O maior espaço para o aprimoramento da energia é alterar o vidro da janela, com base no modelo de construção atual (~ 20% de aprimoramento). O modelo de construção atual tem uma vidraça clara de painéis duplos com um valor U (SI) de 3.16 (0.56 Inglês), SHGC de 0.69 e VLT de 0.78.
- As luzes mais eficientes é a próxima maior área para aprimoramento sobre a linha base. Eles podem aprimorar o desempenho de energia em cerca de 8%.
- Como as alterações de infiltração e cargas de tomadas podem fazer uma grande diferença para uso de energia, e como estes valores podem variar muito na realidade, verifique as suposições em seu modelo. Se a construção estiver mal vedada, a infiltração pode causar um desempenho de energia pior do que 30% do que o modelo submetido.
- O isolamento do telhado e parede especificado é relativamente bom. Há somente um pequeno potencial de economia de energia aqui, mas é importante para evitar a regressão.
- Você pode esperar cerca de 3% de aprimoramento em geral na eficiência de energia com os controles de luz natural. Você pode ver o impacto na alternativa "Controles de luz natural - DC", e também nas alternativas de vidro da janela e vidro da clarabóia que incluem controles de luz natural (DC). Os controles de luz natural são agrupados com o vidro da clarabóia e janela para determinar se você obtém mais benefícios com os controles de luz natural caso utilize um vidro diferente.
Conclusões a partir deste gráfico:
