Criando uma abertura de água furtada em um telhado

1. Crie elementos de paredes e telhado que compõem a água furtada.
2. Utilize a ferramenta Unir telhado para unir o telhado de água furtada com o telhado principal.
   Nota: Não utilize a ferramenta Unir geometria do telhado para esta tarefa ou você pode obter um erro ao criar a abertura da água furtada.

3. Abra uma vista de planta ou de elevação na qual possa visualizar o telhado de água furtada e as paredes anexadas ao mesmo. Se o telhado for com extrusão, abra uma vista de elevação.

4. Clique em (Mansarda).

   Onde está?

   • Guia Arquiteturapainel Abertura (Abertura na mansarda).
   • Guia Estruturapainel Abertura (Abertura na mansarda).
5. Realce o telhado principal no modelo de construção e clique para selecioná-lo.

   Observe a barra de status para assegurar que esteja realçando o telhado principal.

   A ferramenta Selecionar arestas de telhado/parede está ativa para que se possa selecionar os limites que compõem a abertura da água furtada.

6. Coloque o cursor na área de desenho.

   Os limites válidos são realçados. Os limites válidos são um telhado unido ou sua face inferior, a face lateral de uma parede, uma face inferior de piso, uma aresta do telhado a ser cortada, ou uma linha de modelo na face do telhado a ser cortado.

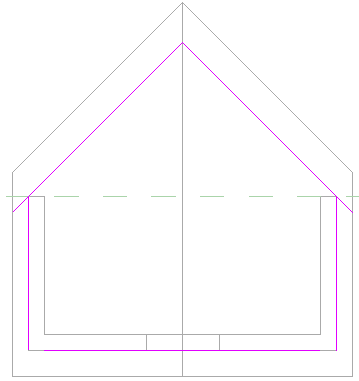

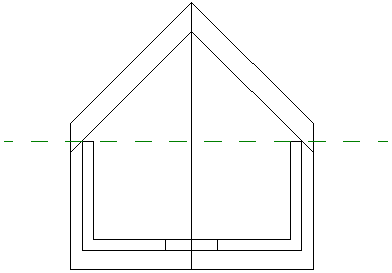

   Neste exemplo, as faces laterais de paredes e faces unidas do telhado foram selecionadas. Observe que você não tem que aparar as linhas de croqui para ter um limite válido.


7. Clique em (Concluir modo de edição).

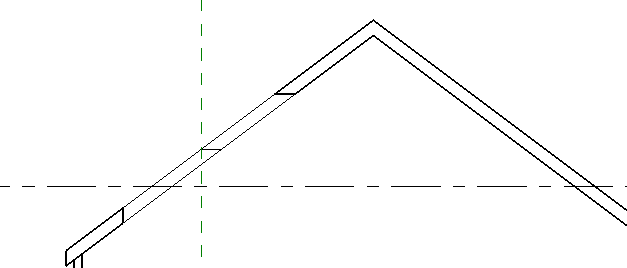

8. Crie uma vista de corte através da água furtada para ver como ela corta o telhado principal.


   O Revit criar os cortes verticais e horizontais no telhado.

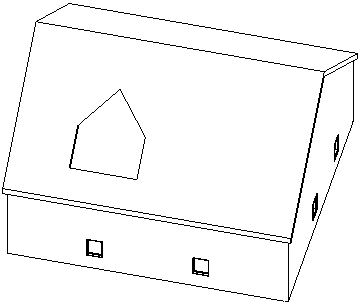

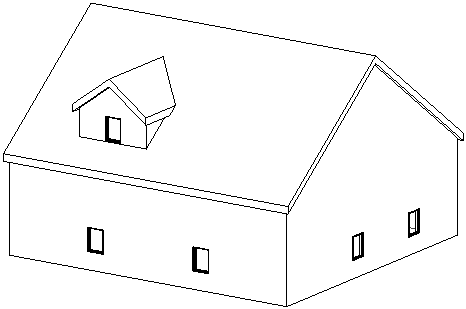

   Abertura de água furtada em uma vista 3D
