Dividindo caminhos pelo algoritmo de distribuição

Divide caminhos e arestas de formas para definir os nós nos quais os componentes são colocados.

Quando você divide um caminho, nós são aplicados para indicar a posição dos pontos de colocação de componentes. A divisão é feita ao determinar o número de divisões, a distância entre divisões ou por intersecção com referências (níveis, planos de referência verticais ou outros caminhos divididos).

  1. Na área de desenho, desenhe um modelo ou linha de referência na qual os componentes adaptativos repetitivos serão colocados.

    De forma similar, a forma pode ser criada e quaisquer de suas arestas podem ser utilizadas.

    Linha de modelo Forma da aresta




  2. Na área de desenho, selecione o caminho a ser dividido. Se o caminho for uma forma de aresta, pressione a tecla Ctrl para selecionar ambos os lados de um círculo ou de cada lado de um polígono.
  3. Clique em Modificar | guia Linhas painel Dividir Dividir caminho.
    Linha de modelo dividido Forma de aresta dividida




Nota: É possível dividir cadeias de linhas ou caminhos fechados de forma similar.

Por padrão, o caminho é dividido em cinco segmentos com 6 nós equidistante (modelo Imperial) ou 4 segmentos com 5 nós equidistante (modelos Métrico). Você pode alterar o número e o espaçamento dos nós, se necessário.

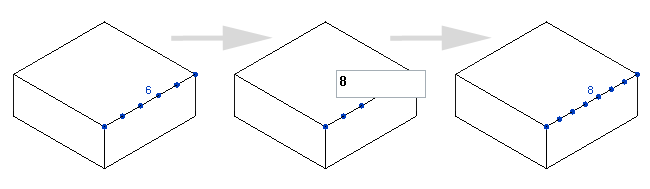

Na área de desenho, o número de nós é exibido para o caminho dividido. Clique neste número e insira o novo número de nós. Pressione Enter quando terminar para alterar as divisões.

De forma similar, selecione um caminho dividido e ajuste a propriedade Número na seção Nó da paleta Propriedades. Isto pode requerer a alteração da propriedade Layout para Número fixo se o método de layout tiver sido alterado.

É possível ajustar o espaçamento do layout ao modificar as propriedades do caminho dividido.

Também é possível selecionar um caminho dividido para dividi-lo outras vezes.
