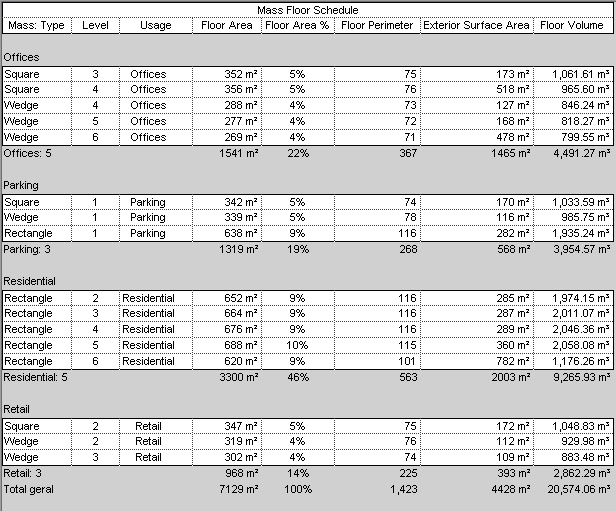

Após criar os pisos de massa, é possível criar uma tabela para os mesmos. Use uma tabela de pisos de massa para atribuir os usos ou para analisar o projeto. Se alterar a forma da massa, a tabela de pisos de massa será atualizada para refletir as modificações.
Para criar uma tabela de pisos de massa
- Clique na guia Vista
painel Criarmenu suspenso Tabelas
(Tabela/Quantidades). - Na caixa de diálogo Nova tabela, faça o seguinte:
- Para Categoria, clique em Piso de massa.
Se Massa de piso não for exibido por padrão, selecione Exibir categorias de modelo nesta vista. Para filtro, selecione Arquitetura.
- Para Nome, especifique o nome da tabela.
- Selecione Componentes de construção de tabela.
- Clique em OK.
- Para Categoria, clique em Piso de massa.
- Na caixa de diálogo Propriedades da tabela, faça o seguinte:
- Na guia Campos, selecione os campos desejados.
Consulte Selecionando campos para uma tabela.
- Use as outras guias para especificar a filtragem, classificação e formatação da tabela.
Consulte Especificando propriedades de tabela.
- Clique em OK.
- Na guia Campos, selecione os campos desejados.
A tabela é exibida na área de desenho. Se incluir o campo Uso na tabela, será possível atribuir um uso para cada piso de massa na tabela.
