Visão geral da tabela

Uma tabela é uma exibição tabular de informações extraídas das propriedades dos elementos em um projeto. Uma tabela pode listar cada instância do tipo de elemento que se está tabulando ou retrair múltiplas instâncias em uma única linha, com base no critério de agrupamento da tabela.

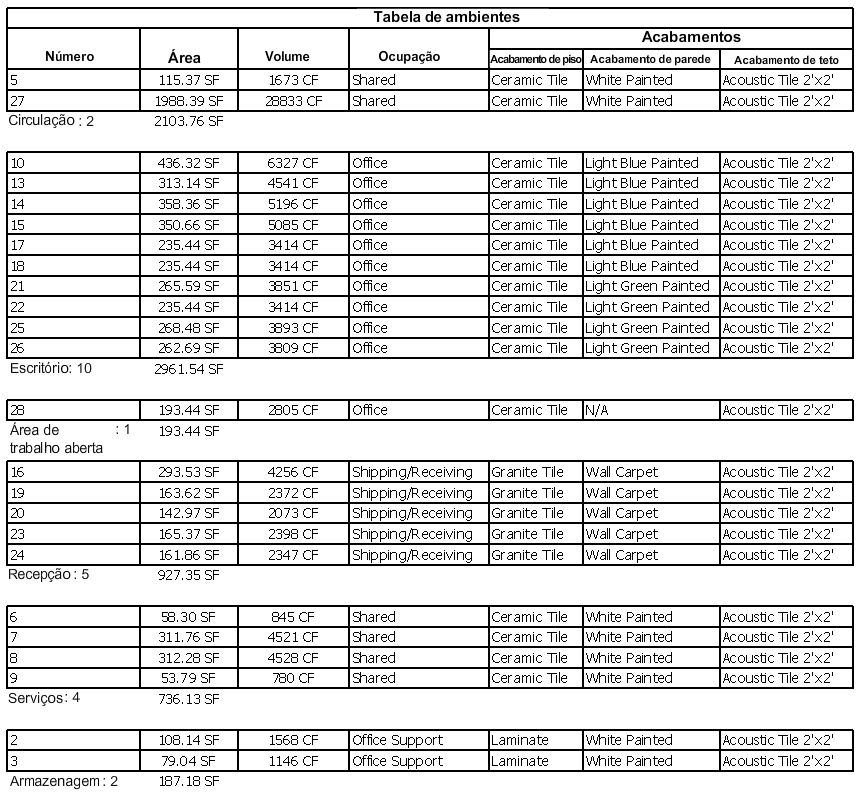

Exemplo

É possível criar uma tabela em qualquer estágio do processo do projeto. À medida em que alterações são feitas no projeto e afetam a tabela, esta é automaticamente atualizada para refletir as alterações. É possível adicionar uma tabela somente para uma folha de desenho. Consulte Adicionar uma tabela em uma folha.

É possível exportar uma tabela para outro programa de software, como um programa de planilha.

Atualizações de tabela

Todas as tabelas são automaticamente atualizadas quando o projeto é modificado. Por exemplo, se uma parede é movida, os pés quadrados são atualizados em uma tabela de ambiente de acordo.

Quando as propriedades de componentes de construção no projeto são alteradas, a tabela associada é atualizada automaticamente.

Por exemplo, seria possível selecionar uma porta no projeto e alterar as suas propriedades de fabricante. A tabela de portas iria refletir a alteração na propriedade de fabricante.

Tipos de tabela

É possível criar diferentes tipos de tabelas:

Tabelas de painéis

Tabelas de colunas gráficas

Tabelas de formatação

Existem diversas escolhas disponíveis para formatar a aparência da tabela. É possível

Especificar a ordem e o tipo de propriedades a serem exibidas.
Criar totais
Criar suas próprias propriedades personalizadas, que poderão, então, ser incluídas na tabela
Aplicar fases à uma tabela
Defina as condições para aplicar a cor do plano de fundo para células na tabela, para poder verificar se os parâmetros do projeto são atendidos.

Dicas de tabelas

A navegação com o botão de rolagem do mouse está disponível em vistas de tabela. Mova o botão de rolagem do mouse para rolar na vertical. Mantenha pressionado Shifte mova o botão de rolagem para rolar na horizontal.
É possível selecionar um elemento em uma vista não-tabulada a partir de uma vista tabulada. Isto funciona melhor se janelas estiverem sendo colocadas lado a lado. Para colocar janelas lado a lado, clique na guia Vistapainel Janelas Lado a lado. Para visualizar um elemento em uma vista não-tabulada, clique na célula do elemento na tabela, e a seguir clique na guia Modificar/tabelas/quantidadespainel TabelaRealçar no modelo. A caixa de diálogo Exibir elementos na vista é exibida. É possível continuar clicando em Exibir nesta caixa de diálogo para abrir outras vistas que mostram o elemento.
