Ao iniciar um projeto do Revit usando o modelo de projeto padrão da análise estrutural, duas vistas de planta estruturais são criadas para cada um dos dois níveis de estrutura padrão do projeto:
- Nível 1
- Nível 1 - Analítico
- Nível 2
- Nível 2 - Analítico
As vistas do Nível 1 e 2 exibem o modelo físico. O Nível 1 - Analítico e Nível 2 - Vistas analíticas ilustram o modelo analítico. O mesmo elemento é exibido de forma diferente em cada vista com base nas configurações de exibição da vista. Por exemplo, as seguintes ilustrações exibem a mesma conexão coluna-viga, embora sejam diferentes, devido às sobreposições de visibilidade/gráficas. Para obter uma explicação de como os modelos de vista, as sobreposições gráficas e os estilos de objeto são utilizados para visualizar o modelo, consulte Visualização.

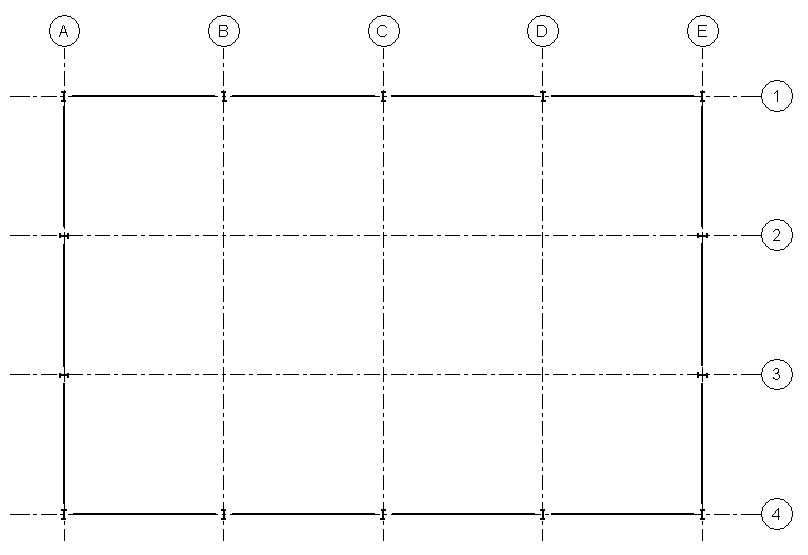

Nível 1 - Vista da planta

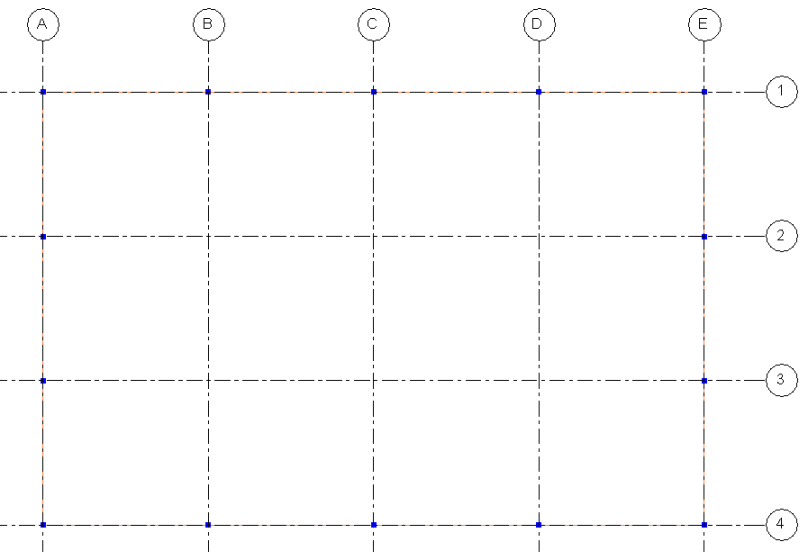

Nível 1 - Vista da planta analítica
