No Revit, um modelo analítico é uma representação 3D simplificada da descrição da engenharia completa de um modelo físico estrutural. O modelo analítico consiste nestes componentes estruturais, geometrias, propriedades do material e cargas, que juntos formam um sistema de engenharia. O modelo analítico é criado automaticamente ao elaborar o modelo físico e pode ser exportado para aplicativos de análise e projeto.
Para obter mais informações, consulte Vinculando com aplicativos de análise e projeto.
Modelo físico | Modelo analítico |
---|---|
![]() |
![]() |

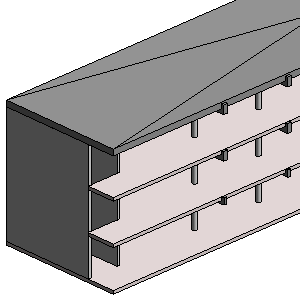

Crie seu modelo físico no Revit nas vistas que representam a estrutura física. Considere o modelo físico como um conjunto de desenhos de produção. Ao criar seu modelo físico, a criação do modelo analítico está ocorrendo dinamicamente. O Revit mantém o modelo analítico para você.

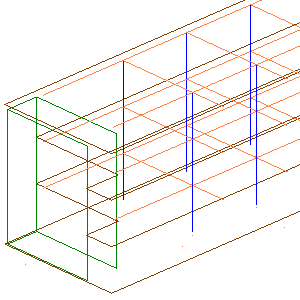

A representação em baixa resolução de elementos estruturais vistos no modelo físico não é o modelo analítico. Inicialmente, o modelo analítico é geometricamente dependente do modelo físico, mas pode ser visualizado como objetos independentes.
