Criação de uma superfície inclinada usando uma seta de inclinação

É possível utilizar este método para criar uma superfície inclinada nos seguintes tipos de elementos:

• telhados
• sofitos
• pisos
• pisos estruturais
• forros
• plataformas de construção

1. Se ainda não estiver no modo de croqui, selecione o elemento numa vista de planta e clique em Modificar | guia <Elementos>painel Modo(Editar limite/perímetro/croqui).
2. Clique em Modificar | Criar/Editar limiteguia Desenhar (Seta de inclinação).
3. Desenhe a seta de inclinação na área de desenho: clique uma vez para especificar seu ponto inicial (extremidade final); clique novamente para especificar seu ponto final (extremidade inicial).

   A seta de inclinação deve começar em uma linha de croqui existente. Para mais exemplos e dicas, consulte Seta de inclinação.


4. (Opcional) Redefina a superfície inclinada usando um dos seguintes métodos:

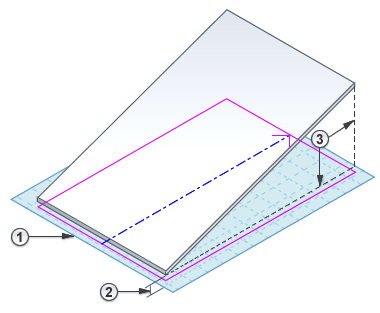

   Especifique a altura da superfície inclinada no seu topo e na sua base.

   1. Com a seta de inclinação selecionada, acesse a Paleta Propriedades.
   2. Para Especificar, selecione Altura na extremidade.
   3. Insira valores para Nível na extremidade final, Deslocamento da altura na extremidade final, Nível na extremidade inicial e Deslocamento da altura na extremidade inicial.

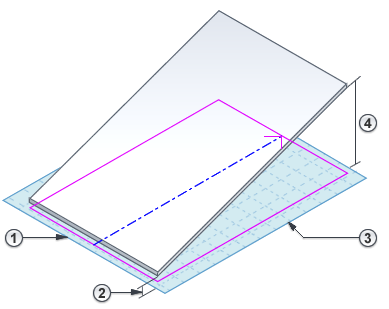

   Especifique a inclinação (inclinação)

   1. Com a seta de inclinação selecionada, acesse a Paleta Propriedades.
   2. Para Especificar, selecione Inclinado.
   3. Insira valores para Nível na extremidade final, Deslocamento da altura na extremidade final e Inclinação.

5. Na faixa de opções, clique em (Modo de edição de acabamento).

Para ver a superfície inclinada resultante, abra uma vista 3D.
