Plano de corte afastado

É possível cortar uma vista de elevação, corte ou de chamada de detalhe no plano de recorte afastado. Este recurso é ativado usando o parâmetro Corte afastado para a vista. O plano de corte afastado é definido com o parâmetro Deslocamento do recorte afastado.

Exemplo

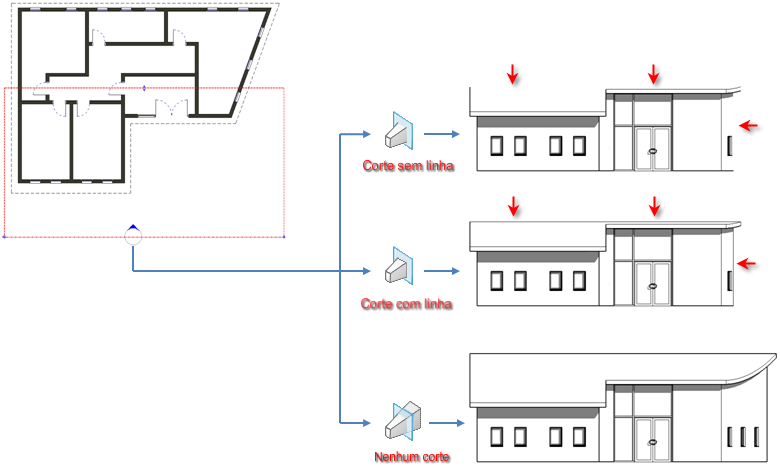

A imagem a seguir mostra o plano de corte para este modelo e as representações resultantes da vista de elevação para as opções do parâmetro Corte afastado (Recorte sem linha, Recorte com linha e Nenhum recorte).

Os elementos que têm representação simbólica em determinadas vistas (como vigas estruturais) e famílias não-cortáveis não são afetados quando uma vista de elevação, corte ou de chamada de detalhe é cortada pelo plano de recorte afastado. Eles serão exibidos e não são cortados.

Esta propriedade não afeta a impressão.

Para cortar pelo plano de recorte afastado

  1. No Navegador de projeto, clique com o botão direito do mouse na vista que deseja cortar pelo plano de recorte afastado e clique em Propriedades.

    Alternativamente, se a vista estiver ativa na área de desenho, clique com o botão direito do mouse e clique em Exibir propriedades.

  2. Na paleta Propriedades, localize o parâmetro Recorte afastado.

    O parâmetro Corte afastado está disponível para as vistas em elevação, de corte e de chamada de detalhe. Para usar este parâmetro em uma vista de chamada de detalhe, para o parâmetro Configurações de corte afastado, especifique Independente.

  3. Clique no botão na coluna valor.

    A caixa de diálogo Recorte afastado é exibida.

  4. Na caixa de diálogo Recorte afastado, selecione uma opção e clique em OK.
  5. Insira um valor para Deslocamento do recorte afastado para especificar onde a vista será recortada quando a propriedade Recortar estiver ativada.
