Cortando uma vista da planta pelo plano de recorte traseiro

Pode-se desejar cortar uma vista da planta no plano de corte traseiro ao obter um elemento (como uma parede inclinada) que se expande em múltiplos níveis. Se somente desejar que a parede seja visível na vista da planta como aparece na faixa da vista do nível 3, poderá cortar a parede da vista usando o parâmetro Recorte de profundidade.

Este recurso é ativado usando o parâmetro Recorte de profundidade para a vista da planta. O plano de recorte traseiro é definido pelo parâmetro Profundidade da vista, que faz parte das propriedades Faixa da vista da vista.

Nota: Plantas da vista incluem vistas de planta de piso, vistas de planta de forro refletidas, vistas de detalhe da planta e vistas de chamada de detalhe da planta.
Revit Structure
Nota: Vistas de planta incluem vistas de planta estrutural, vistas de detalhe da planta e vistas de chamada de detalhe da planta.

Exemplo

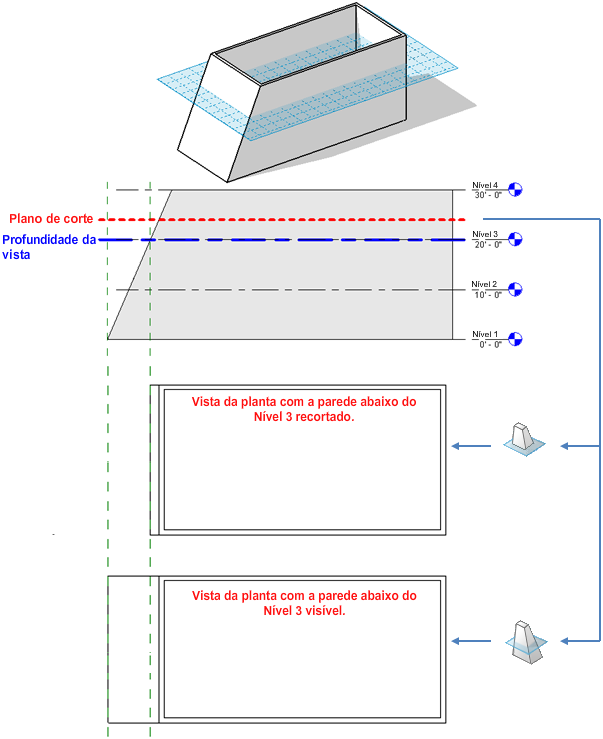

A imagem a seguir ilustra o plano de corte posterior.

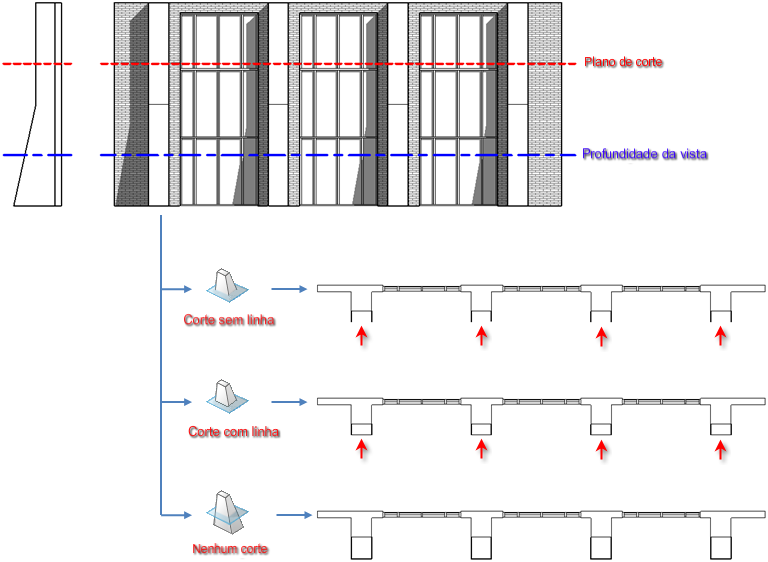

A imagem a seguir mostra o plano de corte e a profundidade da vista para este modelo e as representações resultantes da vista da planta para as opções do parâmetro Recorte de profundidade (Recorte sem linha, Recorte com linha e Nenhum recorte).

A regiões da planta respeitam o parâmetro Recorte de profundidade de sua vista principal, mas seguem suas próprias configurações de Faixa da vista.

Os elementos que têm representação simbólica em determinadas vistas (como vigas estruturais) e famílias não-cortáveis não são afetados quando uma vista da planta é cortada pelo plano de recorte traseiro. Eles serão exibidos e não são cortados.

Esta propriedade não afeta a impressão.

Para cortar uma vista da planta pelo plano de recorte traseiro

  1. No Navegador de projeto, selecione a vista de planta que você deseja cortar pelo plano de recorte traseiro.
  2. Na Paleta de propriedades, em Extensões, localize o parâmetro Recorte de profundidade.

    O parâmetro Recorte de profundidade está disponível para vistas da planta e do terreno.

  3. Clique no botão na coluna valor.

    A caixa de diálogo Recorte de profundidade é exibida.

  4. Na caixa de diálogo Recorte de profundidade, selecione uma opção e clique em OK.
  5. Opcionalmente, clique em Faixa da vista, e modifique a configuração Profundidade da vista, se necessário. O nível selecionado para Profundidade da vista é onde a vista será recortada quando a propriedade Recorte de profundidade estiver ativa.
