Пакет Factory Design Utilities для AutoCAD предоставляет оптимизированную среду и инструменты для разработки планировок заводов. Пакет также позволяет открывать файлы DWG предыдущих версий с планировками помещений и добавлять данные завода на эти чертежи. Затем такие чертежи можно будет использовать для заполнения 3D-планировок в Inventor Factory.
2D-планировки Factory
2D-планировка завода — это DWG-модель завода, склада или офисного помещения. Размер и сложность планировок может варьироваться: можно создавать любые планировки от рабочей ячейки до целого завода. Планировка также может содержать такие элементы, как стены, колонны и коммунальные сооружения. Можно создать планировку как отдельных фрагментов оборудования, так и разработать маршруты для транспортировки всех продуктов.
Пакет Factory Design Utilities позволяет добавлять в планировку Factory дополнительную информацию. Такую информацию можно добавить в планировку помещения предыдущей версии или в новый файл. Дополнительная информация может быть использована при выполнении анализа планировок, формировании отчетов и автоматическом заполнении планировок заводов 3D-компонентами в Inventor Factory.
Типовой рабочий процесс.
- Создайте упрощенную планировку (например, прямоугольной формы) и добавьте информацию о станции.
- Создайте продукт, который будет изготавливаться на требуемых станциях.
- Создайте маршруты перемещения продуктов между станциями.
- Сохраните 2D-планировку завода в формате DWG.
- Запустите Inventor Factory при помощи команды Синхронизация с Inventor или команды Inventor Factory Новая компоновка из DWG и заполните компоновку 3D-компонентами. (Если какие-либо 2D-компоненты или образующие цепь компоненты существуют в компоновке DWG, они будут автоматически заменены соответствующими 3D-компонентами при открытии в Inventor.)
Интерфейс пользователя

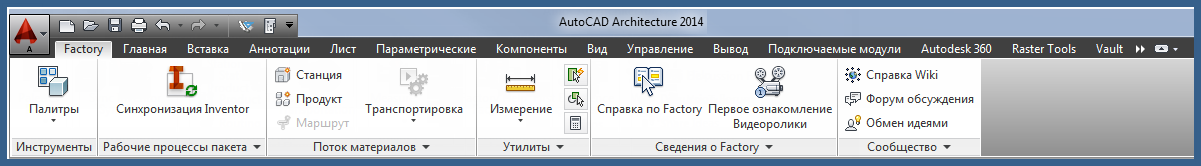

Пользовательский интерфейс Factory Design Utilities расположен на вкладке Factory и состоит из панелей Инструменты, Рабочие процессы Suite, Поток материалов, Утилиты, Подробнее о Factory и Сообщество. Панели Factory и стандартные панели AutoCAD образую рабочую среду Factory по умолчанию.
Factory
С Factory Design Utilities связаны три палитры: Обозреватель компонентов, Обозреватель Factory и Обозреватель свойств. Палитры используют общую область просмотра и поддерживают стандартные методы измерения размеров. Обозреватели можно зафиксировать в определенном положении или отменить фиксацию положения, чтобы отсоединить от окна приложения.
Обозреватель компонентов предоставляет доступ к установленным, пользовательским и облачным компонентам. Компоненты представляют собой элементы, которые вместе образуют содержимое завода. Они могут включать архитектурные функции, оборудование для обработки материалов, производственное оборудование и т. д.
Обозреватель Factory предоставляет доступ к определенным станциям, продуктам и маршрутам. Браузер позволяет управлять определениями этих объектов завода. В контекстных меню представлены наиболее часто используемые команды.
Обозреватель свойств предоставляет доступ к различным параметрам и настройкам, связанным с выбранными компонентами и определениями Factory.
С помощью инструмента Импорт можно получать информацию о компоновке Factory, представленную в формате электронных таблиц.
Инструмент Экспорт предоставляет средства для сохранения и передачи информации о компоновке Factory в виде электронной таблицы.
Поток материалов
Инструменты Factory предоставляют средства для определения продуктов, которые будут изготавливаться в помещении, станций, на которых выполняются процессы, и маршрутов между станциями. После создания планировки можно выполнить анализ транспортных расходов, использования механизмов и потребления электроэнергии. Затем формируются отчеты с результатами анализа, которые позволяют сравнивать и документировать различные сценарии. После того как будет получена планировка, удовлетворяющая требованиям, ее можно передать в Inventor, где она будет преобразована в 2D-наложение и заполнена 3D-компонентами.
Компоненты Factory
Библиотека Компоненты Factory содержит модели стандартных компонентов Factory, такие как конвейеры, воздуховоды и стены. В библиотеку можно добавлять часто используемые модели. Кроме того, библиотека содержит загруженные компоненты облака.
Компоненты облака Factory
Требования к компонентам Factory различаются в зависимости от типа отрасли и сложности производственного процесса. Для сокращения объема занимаемого пространства на диске некоторые компоненты помещаются на сервер облака, откуда их можно легко загрузить в случае необходимости. Локальный экземпляр каждого ресурса кэшируется для использования.
Сообщество
Панель Сообщество предоставляет удобный доступ к содержимому онлайн-справки, форумам обсуждения и веб-сайтам с мультимедийными ресурсами для бизнеса, на которых можно найти полезные видеоролики, обменяться информацией и получить помощь в решении проблем, связанных с Factory.
