Добавление и редактирование трубопроводов

Трубопроводы являются независимыми от рельефа. Они не накладываются на поверхность, а располагаются под ней. Трубопроводы соединяются в конечных точках, а также в cоединителях трубопроводов. Трубопроводы можно добавлять и изменять в модели или представлении.

Добавление трубопроводов

  1. Нажмите .
  2. Для выбора стиля трубопровода щелкните его один раз.
  3. Щелкните начальную точку для трубопровода, а затем щелчками добавьте точки всех изгибов.
  4. Дважды щелкните для завершения трубопровода.

Изменение стиля существующего трубопровода

  1. Выберите трубопровод и щелкните правой кнопкой мыши для открытия контекстного меню, а затем выберите Свойства.
  2. На палитре свойств дважды щелкните стиль, выбранный из списка Стиль вручную.
  3. Нажмите кнопку "Обзор", чтобы просмотреть доступные стили трубопровода.
  4. Выберите новый стиль трубопровода и нажмите кнопку ОК, затем нажмите кнопку Обновить для применения стиля к существующему трубопроводу.

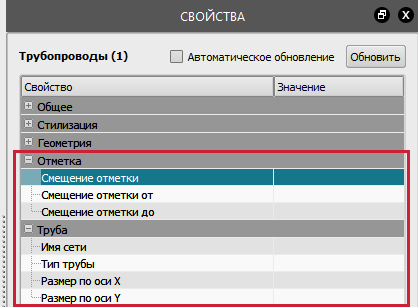

Корректировка отметки трубопровода с использованием панели свойств

  1. Выберите весь трубопровод и откройте панель свойств.
  2. Для размещения подземных трубопроводов введите отрицательное значение для параметра Высота смещения.
  3. Чтобы назначить сеть трубопроводам для последующего использования в AutoCAD Civil 3D, введите значение в поле Имя сети в разделе Труба.

Корректировка отметки трубопровода с помощью гизмо

  1. Отключите возможность выбора всех других элементов.

    Нажмите кнопку для отображения Обозревателя моделей и щелкните для каждого слоя, за исключением трубопроводов. Если слой разблокирован (), он становится доступным.

  2. Уменьшите непрозрачность поверхности, чтобы просматривать подземные конструкции.

    Нажмите вкладку "Визуальные эффекты" > панель "Представление" и переместите регулятор Непрозрачность поверхности влево.

  3. Выберите трубопровод, который необходимо настроить.
  4. Выполните одно из следующих действий:
    • Переместите весь трубопровод вверх или вниз.

    • Отрегулируйте отдельные вершины для перемещения сечений трубопровода вверх или вниз.

Прим.: Можно назначить атрибут сети трубопроводу в панели свойств. Затем при импорте трубопроводов можно добавить их к существующей сети с тем же именем в Civil 3D. Щелкните трубопровод правой кнопкой мыши, выберите Свойства и в категории Трубы введите имя в поле Имя сети.

Совместное использование трубопроводов с помощью AutoCAD Civil 3D

Можно экспортировать трубопроводы в формат IMX, а затем импортировать файл IMX в AutoCAD Civil 3D.

AutoCAD Civil 3D считывает значение высотной отметки с вершин трубопровода или рельефа. Трубопроводы изначально создаются в 2D. При редактировании любой из вершин трубопровода этот трубопровод преобразуется в 3D. При экспорте трубопроводов в 2D следует экспортировать всю модель, чтобы обеспечить экспорт рельефа, который позволит программе AutoCAD Civil 3D найти отметку трубопроводов. Если экспортируются трубопроводы в 3D, то экспортировать рельеф не требуется.
