Изменение местоположения, ориентации и высоты/отметки

Гизмо преобразования позволяют быстро настраивать элемент или набор выбранных элементов с помощью мыши или путем ввода значения.

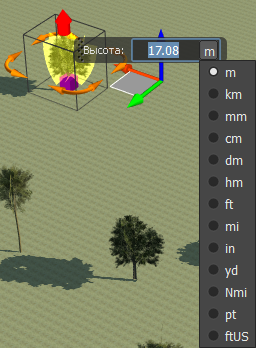

Можно изменить единицу измерения для выбранного объекта. Можно переместить поле значения, перетащив его в новое местоположение.

Существует четыре гизмо преобразования:

Гизмо	Внешний вид
Перемещение
Поворот
Высота/отметка

Гизмо перемещения

Ручка	Назначение	Внешний вид
Плоскость XY	Переместить элемент в любое место на плоскости XY.
Ось X	Ограничить перемещение элемента вдоль оси X.
Ось Y	Ограничить перемещение элемента вдоль оси Y.
Ось Z	Ограничить перемещение элемента вдоль оси Z.

Гизмо поворота

Ручка	Назначение	Внешний вид
Угол поворота	Повернуть элемент вокруг оси Z.

Гизмо высоты/отметки

Гизмо высоты изменяет высоту одного или нескольких выбранных объектов. Гизмо отметки изменяет отметку контрольных точек.

Гизмо высоты доступно только для зданий, малых архитектурных форм и деревьев. При выборе деревьев и малых архитектурных форм гизмо высоты пропорционально изменяет масштаб выбранных элементов. При выборе элементов зданий гизмо высоты изменяет высоту здания, однако его проекция остается неизменной.

Гизмо отметки доступно для дорог, железных дорог и покрытий. Гизмо отметки всегда привязано к опорной точке. Ручки гизмо отметки представляет собой синий конус над пурпурной опорной точкой.

Ручка	Назначение	Внешний вид
Высота	Можно изменить высоту элементов зданий или масштаб деревьев и малых архитектурных форм.
Отметка	Можно корректировать отметку опорной точки для выбранной дороги, железнодорожных путей или покрытия.
