Самопересекающиеся сдвиги
С помощью усовершенствованной команды СДВИГ можно создавать сдвиги, которые ранее считались слишком сложными для разрешения. Можно сдвигать большие профили вдоль небольших сопряжений и сгибов.

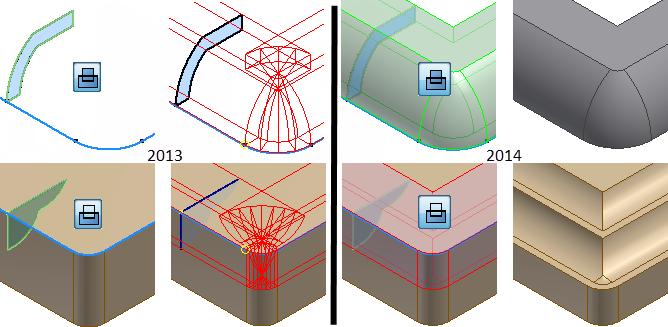

На следующем рисунке слева представлены примеры прошлых сбоев сдвига, а справа — успешно выполненные сдвиги 2014.
Самопересекающиеся витки
В версии 2014 для витков добавлены новые возможности. В предыдущих версиях программы самопересекающиеся витки давали сбой. Также давали сбой витки со значением шага, равным размеру профиля. Если шаг равен размеру профиля, то витки соприкасаются, но не пересекаются. Inventor теперь поддерживает оба случая.

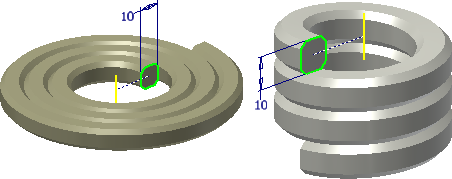

На следующем изображении профили эскиза состоят из нескольких отрезков, создающих несколько граней, когда эскиз поглощается. Inventor может создавать эти формы без специальной обработки.

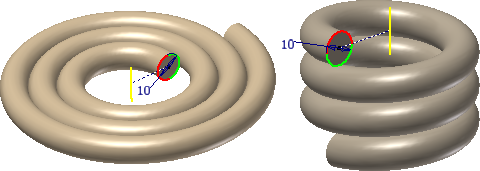

На изображении ниже эскизы профиля представляют собой окружности. Окружность создает одну грань, и виток дает сбой. Чтобы устранить эту проблему, геометрия эскиза делится на два сегмента. Операции создания спирали и витка выполнены успешно.
Перпендикулярно поверхности сдвига
Ранее создание поверхности сдвига с помощью профиля, перпендикулярного замкнутой траектории G0 (не плавной и не касательной), не удалось. Новая функция команды СДВИГ позволяет создать поверхность с использованием перпендикулярного профиля вдоль замкнутой траектории G0.
Новые параметры заливки контура

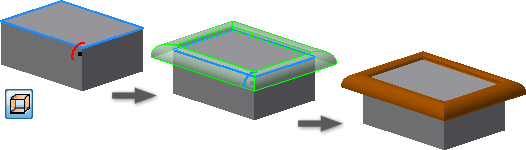

- Автоматическое формирование цепи ребер обеспечивает оптимизированный рабочий процесс при выборе нескольких ребер. Можно включать ребра, не являющихся касательными.
- Заливка контура — создание сложных форм с помощью добавления весовых коэффициентов для касательных и плавных типов заливки контура.

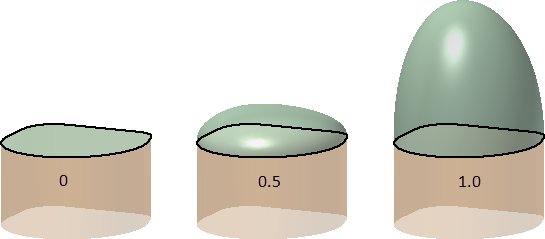

На следующей иллюстрации показан эффект использования различных весовых коэффициентов. На рисунке справа используется максимальный весовой коэффициент 1,0
Успешное сопряжение

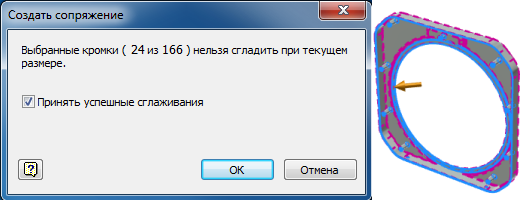

В предыдущих версиях, если происходила ошибка в одном из ребер в наборе объектов сопряжения, вся операция сопряжения не выполнялась. В данной версии в случае любых сбоев сглаживания открывается диалоговое окно с возможностью сопряжения успешных ребер.
После сопряжения начального выбора ребер можно повторить операцию с помощью того же размерного радиуса. Это действие обычно смешивает несколько ребер.
На модели, использованной на следующем рисунке, дополнительные 17 ребер сопрягаются после того, как первые 142 ребра успешно сопряжены.
Рабочая точка на сфере
В предыдущих версиях программы сферы, не являлись допустимым вариантом выбора для определения положения рабочей точки. Теперь можно задать рабочую точку в центре сфера.
Переопределение цвета производной детали
В предыдущих версиях было невозможно изменить настройку переопределения цвета при размещении производной детали. Для удаления переопределения цвета после размещения детали требовалось редактирование.

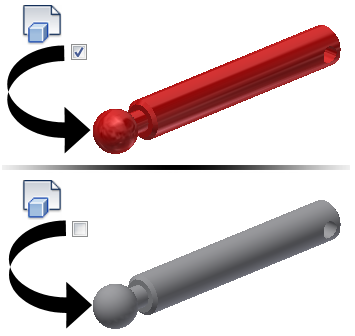

В данной версии можно сохранить или удалить переопределение цвета исходного компонента при размещении производной детали.
Настройка переопределения сохраняется между сеансами и учитывается командами "Создать деталь" и "Создать компонент".
