Далее к выбранным балкам конструкции рамы будут добавляться узлы. Пользовательские узлы применяются при определении нагрузок, зависимостей, разблокировок, а также жестких связей.
- На панели Соединения щелкните Пользовательский узел

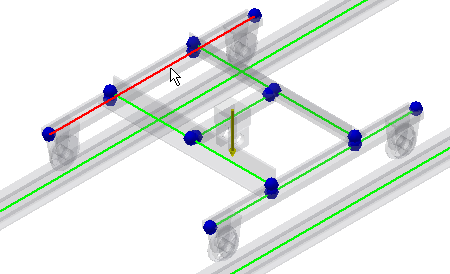

. В качестве метода редактирования по умолчанию используется экранный индикатор (HUD). Он позволяет выбрать балку для формирования на ней пользовательских узлов. - Выберите балку, как показано на следующем рисунке.
- В поле редактирования смещения введите 170 мм и нажмите "Завершить"
. Повторите эти шаги для того, чтобы сформировать на той же самой балке второй пользовательский узел. Выберите команду Пользовательский узел, укажите балку, введите 2330 мм и нажмите "Завершить" . - Теперь сформируйте пользовательские узлы на параллельной балке. На панели Соединения щелкните Пользовательский узел.

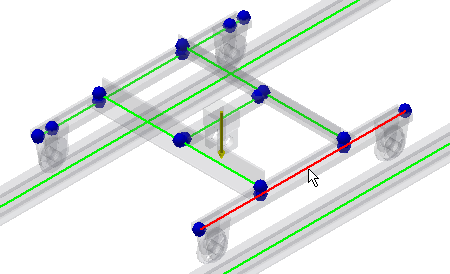

- Выберите балку, как показано на рисунке.
- В поле редактирования смещения введите 170 мм и нажмите "Завершить" . Повторите эти шаги для того, чтобы сформировать на той же самой балке второй пользовательский узел. Выберите команду Пользовательский узел, укажите балку, введите 2330 мм и нажмите "Завершить" .
