Вызов: |
Лента:
вкладка "Размещение видов"
панель "Создать"

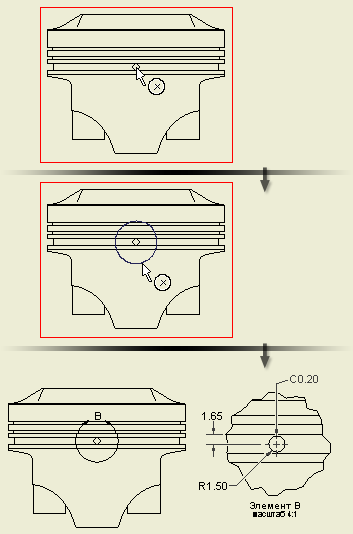

"Выносной элемент"
|
Метка вида/масштаба
|
Задаются метка вида и масштаб. |
|
|
Идентификатор вида |
Редактирование идентификатора вида. |
|
Масштаб |
Задается масштаб вида относительно детали. Введите значение масштаба в текстовом поле или выберите одно из часто используемых значений масштаба в раскрывающемся списке. Можно ввести масштаб, значение которого отсутствует в списке. Новое значение масштаба отображается в списке выше линии и доступно до закрытия программы Autodesk Inventor LT. При использовании стандартного стиля нельзя добавить новый масштаб в список. Прим.: Изменение масштаба главного вида не влияет на масштаб выносного элемента.
|
 |
Отображение названия вида на чертеже. |
 |
Редактирование текста метки вида в диалоговом окне "Формат текста". |
Стиль
|
Выбор стиля отображения для вида. Стиль отображения по умолчанию не отличается от стиля исходного изображения. Команда используется для задания другого стиля отображения. |
|
 |
Создание вида с невидимыми линиями. |
 |
Создание вида без невидимых линий. |
 |
Установка тонированного представления. |
Отображение
|
Форма границы |
Указывается круговая или квадратная форма границы для выносного элемента. Форма границы одинакова для исходного вида и выносного элемента. |
|
Форма выреза |
Задание для линии выреза типа "Ломаная" (тип по умолчанию для обеих форм рамки) или "Плавная". |
|
Отобразить все границы |
Отображение границ (в форме круга или прямоугольника) вокруг выносного элемента. |
|
Отобразить соединительную линию |
Отображение соединительной линии между рамкой и границами выносного элемента. |
