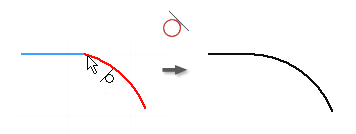

Зависимость касательности располагает выбранные кривые, включая концы сплайнов, по касательной к другим кривым. Зависимость может быть наложена даже на кривые, не имеющие общих точек.
- Выберите на ленте
вкладку "Эскиз"
панель "Зависимость"
"Касательная"
. - Указать первую кривую.
В 3D-эскизах в первую очередь необходимо выбрать сплайн. После этого можно выбирать любые объекты 3D-эскиза, включая ребра модели, которые обладают общей конечной точкой со сплайном.
- Указать вторую кривую.
- Продолжите вставку зависимостей касательности или выполните одно из следующих действий для выхода:
- Щелкните правой кнопкой мыши и выберите "Завершить".
- Нажмите клавишу Esc.
- Выберите другую команду.
Демонстрационный ролик о наложении зависимости касательности
Прим.: Кривая может иметь несколько зависимостей касательности.
