На следующем шаге будут рассмотрены несколько способов создания элемента:

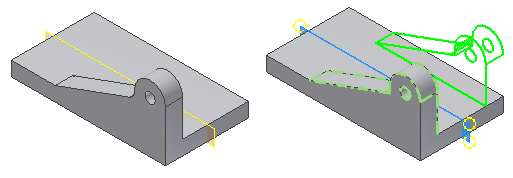

- создание выдавливания по всей ширине детали с последующим вырезанием средней части;
- создание выдавливания на точную глубину с зеркальным отображением.
В этом упражнении рассмотрим подробно второй способ.
-
Для запуска создания нового эскиза на боковой части детали используется непосредственное манипулирование. Щелкните грань, показанную на рисунке. При появлении мини-панели инструментов щелкните третью кнопку справа и нажмите Создать эскиз.

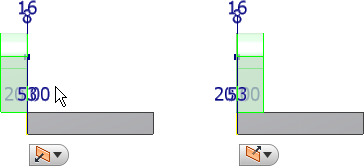

- Создайте и определите размеры геометрии эскизного контура, как показано на рисунке. Рисовать нижнюю горизонтальную линию не требуется, если соединяются конечные точки отрезка и спроецированной геометрии. При определении размеров контура следует помнить, что размер 53 мм задается нижним спроецированным ребром, как показано на рисунке.
-
Завершите построение эскиза. -

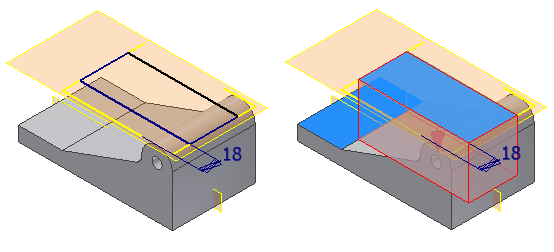

Выдавите контур 18 мм. Для выдавливания контура во внутреннюю часть детали используйте кнопку Направление 2, расположенную на мини-панели инструментов.
Совет: Для выдавливания/соединения по умолчанию установлено направление в сторону от существующего материала. Для выдавливания/вырезания по умолчанию установлено направление в сторону к существующему материалу. Перед выдавливанием контура рекомендуется просмотреть модель в 3D режиме, чтобы визуально представить направление. При ошибочном выдавливании контура с неверной стороны можно вызвать команду Редактировать элемент и изменить направление на противоположное. -
Для запуска команды Сопряжение используйте непосредственное манипулирование. Щелкните указанное ребро и выберите на панели инструментов команду Создать сопряжение. Перетащите стрелку для изменения статуса для добавления к ребру радиуса 8 мм или укажите в поле ввода значение 8.
- Для завершения выполнения команды нажмите кнопку с зеленой галочкой.
-
Вызовите команду Отверстие. - Установите для параметра Размещение значение Концентрично.
- Выберите плоскость и концентрическое ребро.
- Установите для диаметра отверстия значение 11 мм, а для параметра Ограничение - значение Насквозь.
