Зеркальное отражение элемента

Теперь к задней крышке цилиндра будет добавлен уникальный элемент. С помощью команды Зеркало создайте идентичный элемент с противоположной стороны детали.

Создание элемента и последующее его зеркальное отражение позволяют управлять зеркально отраженными элементами с помощью исходного элемента. При редактировании первого экземпляра зеркально отраженные элементы обновляются автоматически.

1. Вызовите команду Отверстие.

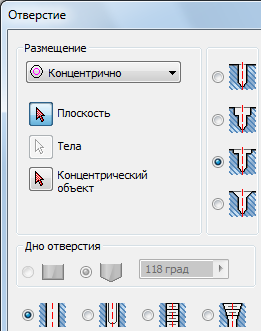

2. В диалоговом окне "Отверстие" установите для параметра Размещение значение Концентрично, а в качестве типа отверстия выберите Цековка.

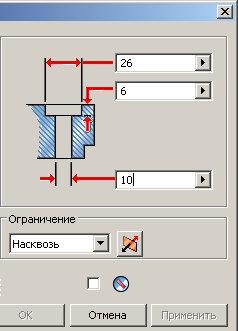

   • Установите для диаметра цековки значение 26 мм.
   • Установите для глубины цековки значение 6 мм.
   • Установите для диаметра отверстия значение 10 мм.
   • Для параметра Ограничение выберите значение Насквозь.

3. В диалоговом окне щелкните стрелку Плоскость и выберите переднюю плоскость вращающейся формы. Появится предварительное изображение отверстия, и стрелка выбора переместится на концентрический объект.

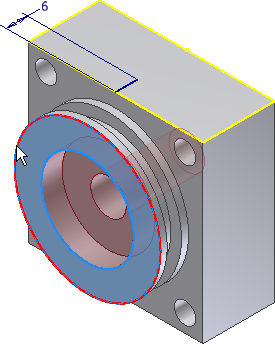

4. В графическом окне на модели выберите ребро формы вращения, чтобы определить концентрическое ребро.

5. Для создания отверстия нажмите кнопку ОК.
6. Вызовите команду Отверстие. Для параметра Размещение выберите значение По эскизу и выберите для вставки отверстия конец отрезка 6 мм.

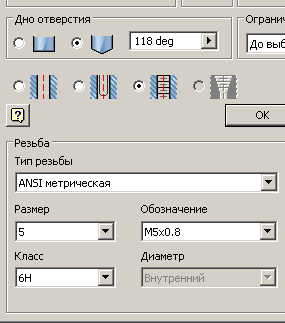

7. В диалоговом окне "Отверстие" задайте следующие параметры:
   • Установите для параметра Тип отверстия значение Обычное.
   • Установите для параметра Ограничение значение До.
   • Установите для параметра Отверстие значение Резьбовое.
   • Установите для параметра Тип резьбы значение Метрический M-профиль ANSI.
   • Установите для параметра Размер значение 5.
   • Установите для параметра Обозначение значение M5 x 0.8.

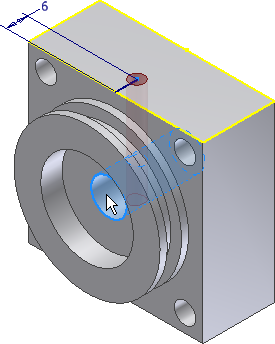

8. Выберите в модели внутреннюю поверхность отверстия с цековкой для определения ограничения До, а затем для создания отверстия нажмите кнопку ОК.

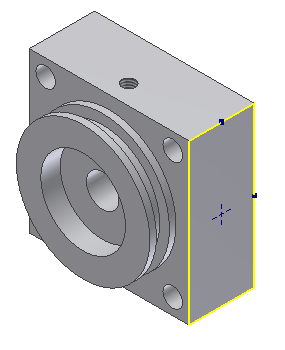

9. Начните эскиз на стороне цилиндрического блока, как показано на рисунке.
10. Расположите элемент Точка, центр рядом с серединой грани и создайте для него зависимость горизонтальности и вертикальности от внешних ребер.

11. Примите эскиз.
12. Вызовите команду Отверстие. Установите для параметра Размещение значение По эскизу.

    При отсутствии в модели других эскизов Autodesk Inventor LT выбирает точку автоматически. Если имеются другие эскизы, выберите точку вручную.

13. Установите для типа отверстия значение Обычное, для диаметра отверстия - значение 10 мм, а для глубины отверстия - значение 10 мм.
14. Для создания отверстия нажмите кнопку ОК.

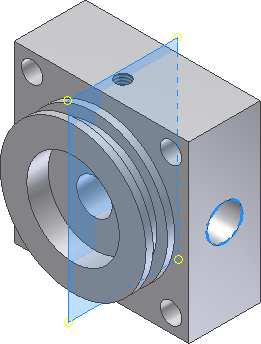

15. Выберите на ленте вкладку "3D-модель" панель "Массив" Зеркало .
16. Стрелка выбора элементов активируется. Выберите внутреннюю поверхность созданного отверстия и добавьте ее к зеркальному отражению.
17. Измените тип выбора на Зеркальная плоскость. Это можно сделать в диалоговом окне или с помощью щелчка правой кнопкой мышью и выбора в диалоговом окне команды Далее.
18. Для определения зеркальной плоскости выберите в браузере модели в папке Начало Плоскость YZ.

19. Для зеркального отражения элемента нажмите кнопку ОК.

20. Сохраните и закройте файл.
