Создание элемента или тела выдавливания путем добавления глубины выдавливания замкнутому (или разомкнутому) контуру, или области.
Элементы выдавливания представляют собой строительные модули детали. Для выдавливания задаются направление, глубина, угол конуса и метод ограничения. Выдавленные элементы могут создавать новые тела в файле мультидетали.
Можно добавить элементы, уточняющие форму одного или нескольких тел. Создайте эскиз или выберите геометрию для нового контура, выберите участвующие тела и повторите операцию выдавливания; или выберите другую команду.
Первый элемент в файле детали становится базовым . При добавлении выдавленного элемента к другому элементу возможно выполнение операций объединения, вычитания и пересечения. Он также может создавать новое твердое тело. Результат пересечения представляет собой тело, форма которого определяется совместно занимаемым объемом двух конструктивных элементов; части исходных элементов, расположенные за пределами образованного тела, удаляются. Новое твердое тело создает независимый элемент, который можно редактировать как самостоятельный объект.
Типы контуров для выдавливания
Создается эскиз профиля , отражающий пересечение, а затем он выдавливается для создания тела, твердого тела или поверхности . Можно выбрать разомкнутый контур (только для деталей) или контур, образованный опорной геометрией, например границами созданных ранее конструктивных элементов. В файлах мультидетали, если выбрано несколько участвующих тел, разомкнутый контур использовать нельзя.
Из профиля выдавливания можно создать поверхность. После этого поверхность можно использовать в качестве ограничивающей плоскости для других функций или в качестве инструмента разделения в операции "Обрезать твердое тело" или "Разделить твердое тело" .
Формы примитивов

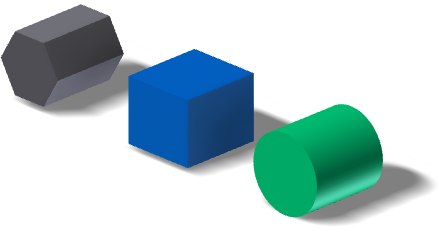

Процессы создания эскиза и операции выдавливания можно автоматизировать. На панели "Примитив" можно использовать инсрумент "Ящик" для создания квадратного и прямоугольного элемента или тела, или "Цилиндр" для создания цилиндрического элемента или тела.
С помощью команд создания примитивов невозможно создать поверхности.
Контур и область для выдавливания
Требуемый результат выдавливания, задаваемый пользователем (тело, поверхность) определяет геометрию, доступную для выбора. Например, при построении поверхности можно выбрать как замкнутые, так и разомкнутые контуры, образованные линиями эскиза или проецированными ребрами граней. При построении тела можно выбрать только замкнутые кривые или области. Единственный контур такого вида в эскизе будет выбран автоматически. Если предварительно выбрать область, то невозможно выбрать отдельные кривые или замкнутые контуры для выдавливания, и, если предварительно выбрать кривую или замкнутый контур, то невозможно выбрать область.
Для выбора других элементов геометрии следует в диалоговом окне нажать кнопку "Профиль", а затем сделать повторный выбор. Увеличение облегчает выбор небольших по площади объектов.
Типы воспроизведения формы
Воспроизведение формы применяется только к разомкнутым профиля. Воспроизведение осуществляется от продолжения открытых концов контура и определяется формой тела. С помощью воспроизведения формы создается элемент, устойчивый к топологическим изменениям тела детали, вызываемым редактированием элементов более высокого уровня в иерархии сборки. Воспроизведение осуществляется от продолжения открытых концов контура и определяется формой тела. Существует два типа удлинения фигуры: повторение контура и повторение формы.
Выбор типа ограничения (неопределенные решения)
Рекомендуется использовать ограничения "Расстояние", "Расстояние - расстояние" и "До следующего". Рекомендуется использовать ограничения "Расстояние", "Расстояние - расстояние" и "До следующего". Если задать какое-то определенное расстояние или расстояние до следующей существующей грани, выдавливание остается неизменным.
В моделях, где выдавленный элемент можно использовать для ограничения нескольких тел (деталей или поверхностей), нажмите "Тип ограничителя", чтобы указать тело, которое требуется использовать . Увеличение облегчает выбор небольших по площади объектов.
Некоторые тела не позволяют однозначно ограничить элемент выдавливания. Примерами таких тел являются цилиндр, тор или нерегулярная поверхность. При использовании команд "До" и "Между" для указания направления выдавливания, следует установить параметры на вкладке "Подробности". По умолчанию элемент выдавливания ограничивается гранью, расстояние до которой максимально велико. При необходимости ограничения элемента выдавливания ближайшей гранью выберите параметр "Простейшее решение".
