Редактирование пространства текстуры
- Выберите элемент (подробные сведения о выборе элементов см. в разделе Выбор геометрии в интерактивном режиме) и перейдите на вкладку "Пространство текстуры" в окне "Оформитель" для выбора другого пространства текстуры.
Другой способ: щелкните правой кнопкой мыши на элементе, на который наложена текстура, и выберите новое пространство текстуры в контекстном меню Оформитель
"Пространство текстуры". - Точную настройку пространства текстуры для элемента можно выполнить, нажав кнопку "Редактировать" на вкладке "Пространство текстуры" в окне "Оформитель". Откроется соответствующий редактор пространства текстуры.

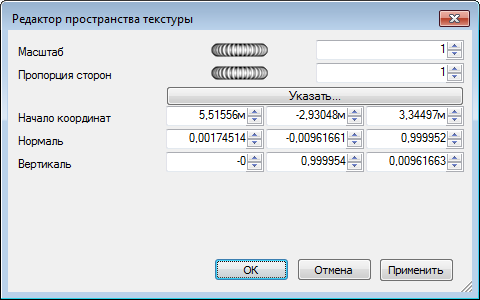

На экран может быть выведено окно редактора плоского пространства текстуры:

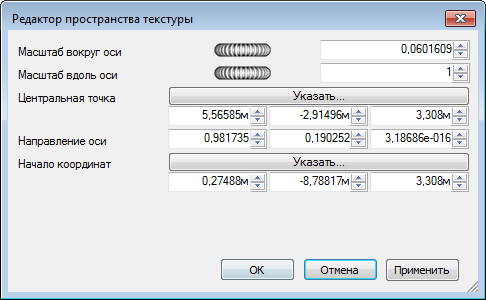

Также на экране может появиться окно редактора цилиндрического пространства текстуры:

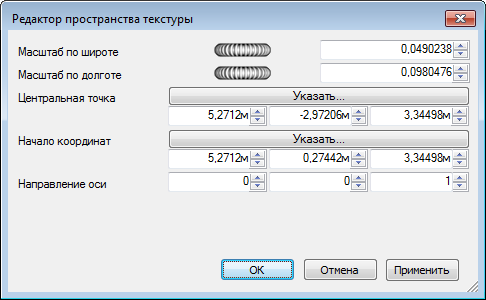

Третий вариант - окно редактора сферического пространства текстуры:
- Отредактируйте каждый отдельный параметр и нажмите кнопку "Применить" для просмотра результатов правки. Нажатие кнопки "Указать" позволяет указать точку в модели в интерактивном режиме, а не вводить по отдельности координаты X, Y и Z.
- Нажмите кнопку "ОК".
- После редактирования можно в любой момент восстановить версию пространства текстуры, выбранную в Autodesk Navisworks, нажав кнопку "Сброс" на вкладке "Пространство текстуры".
- Нажмите кнопку "Орто", если требуется, чтобы Autodesk Navisworks выполнил выравнивание пространства текстуры по ближайшей оси.
- Нажмите кнопку "По размеру", если требуется, чтобы в Autodesk Navisworks размер единственного раппорта текстуры устанавливался по размеру элемента. Эта операция предусмотрена, в частности, для точного наложения изображения на элемент, к которому оно применяется.
