Инструмент "Балка" позволяет создавать эскизы отдельных экземпляров балок.
Процедура рисования эскиза отдельных балок
- Перейдите на вкладку "Конструкция"
панель "Конструкция"
"Балка". - Загрузите семейство несущих балок, если оно не было загружено предварительно.
- На палитре свойств выполните следующие действия.
- Выберите типоразмер балки в раскрывающемся списке "Выбор типа".
- Измените параметры балки.
- На панели параметров выберите значение в раскрывающемся списке "Использование несущих конструкций".
- Нарисуйте эскиз балки, щелчком мыши указав ее начальную и конечную точки в области рисования.
При рисовании эскиза балки выполняется привязка курсора к другим несущим элементам, например к центру масс колонны или к осевой линии стены. Место привязки курсора отображается в строке состояния.

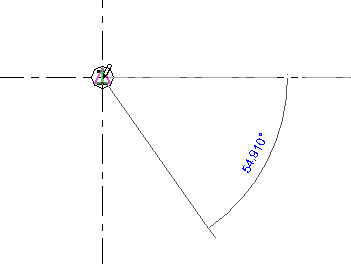

Начальная точка балки - привязка к колонне
